平成23年度上期 第二種電気工事士 学科 問41 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑪で示す部分の工事に使用する工具は。
答えを見る
正解 イ
要点PF管の切断には合成樹脂管用カッタを使う
解説

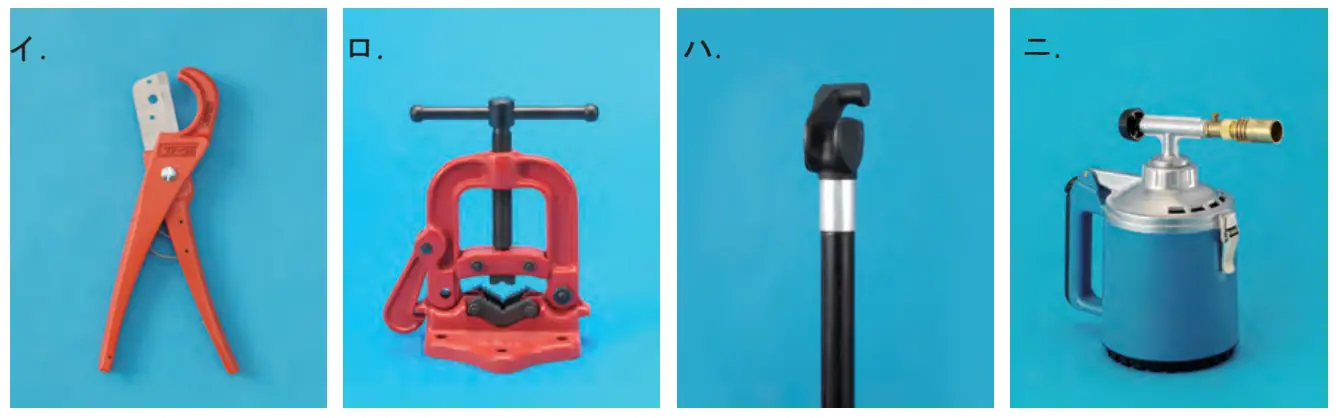

⑪は「CV14mm²-3C（PF28）」で、合成樹脂製可とう電線管（PF管）に収めた配線です。PF管の切断にはイの合成樹脂管用カッタを使うので、イが正解です。
ロ：パイプバイスで、金属管を切断・ねじ切りする際に固定する工具なので誤り。
ハ：PF管の切断・接続に使う工具ではないので誤り。
ニ：トーチランプで、硬質塩化ビニル電線管を加熱して曲げる工具であり、PF管工事には用いないので誤り。
