平成23年度下期 第二種電気工事士 学科 問39 解説
配線図

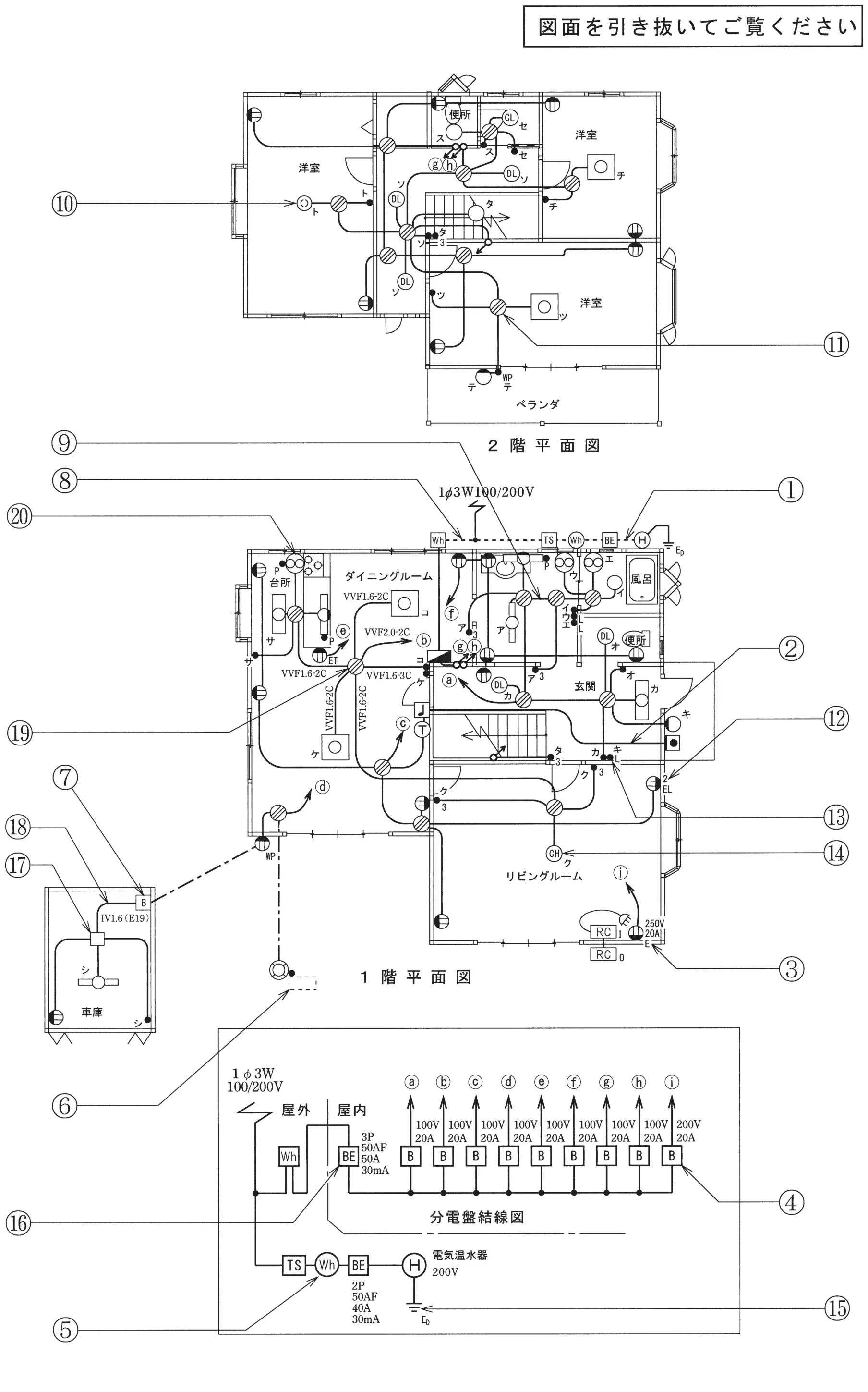

図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑨で示す部分の最少電線本数（心線数）は。
ただし、電源からの接地側線は、スイッチを経由しないで照明器具に配線する。
- イ3
- ロ4
- ハ5
- ニ6
答えを見る
正解 ロ4
要点3路スイッチ間は渡り線2本＋電源の非接地側・接地側で4本
解説
⑨は、照明器具アを2か所の3路スイッチで点滅する配線と、先の浴室側への電源が通る部分。3路スイッチ間の渡り線2本と、先へ送る非接地側・接地側の2本が必要で、最少4本となりロが正しい。
- 下側の3路スイッチの共通端子に非接地側線をつなぎ、渡り線2本を上側の3路スイッチへ送り、その共通端子から照明器具アへ戻すと最少になる。
- イ：3本では渡り線と電源を確保できず誤り。
- ハ：5本、ニ：6本は最少ではないので誤り。
