平成24年度上期 第二種電気工事士 学科 問39 解説
配線図

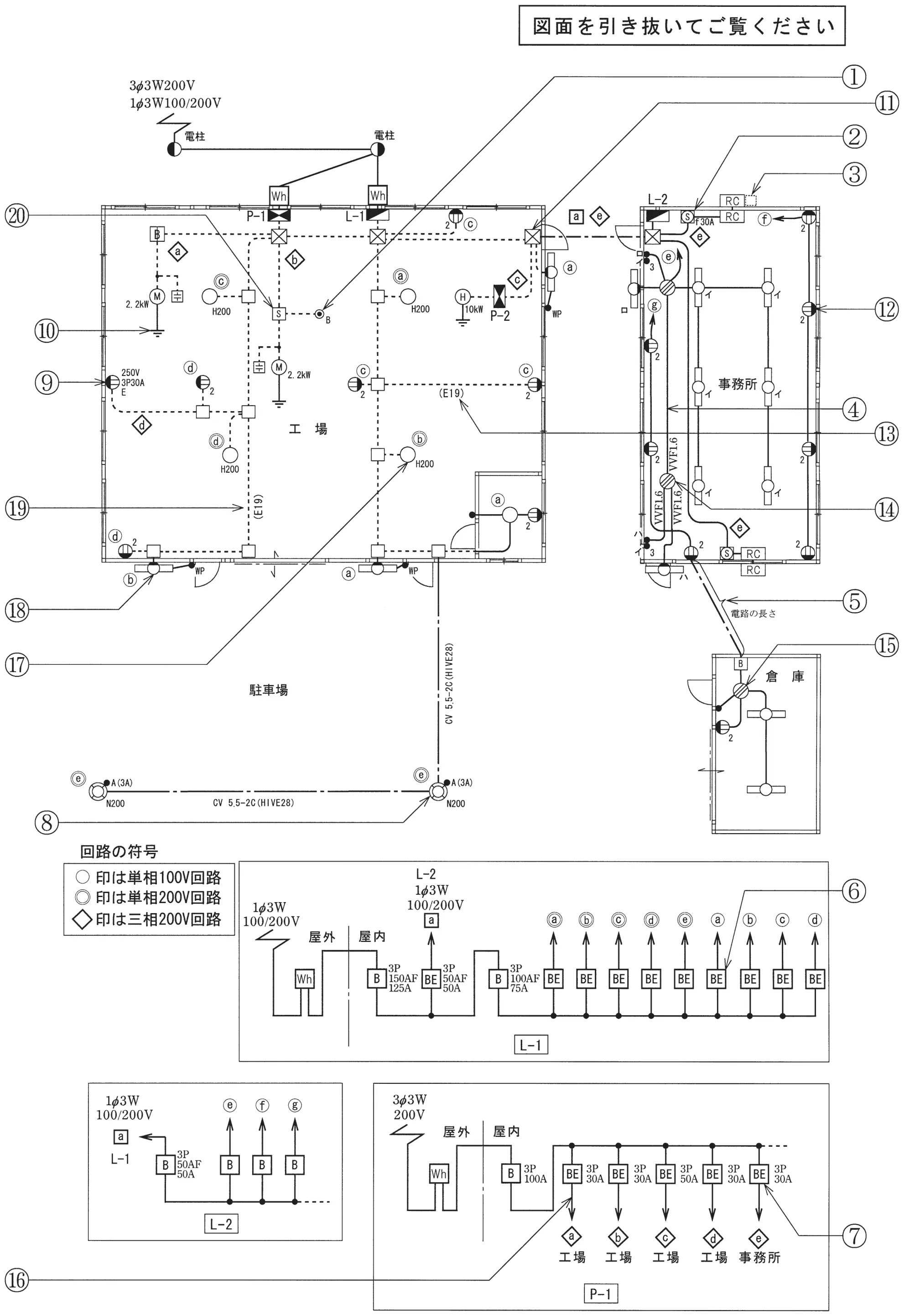

図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑨で示す部分に使用するコンセントの極配置（刃受）は。
答えを見る
正解 ロ
要点250V 3P 30A Eは三相用接地極付で刃受は4つ
解説
⑨は「250V 3P30A E」なので、三相200V用の30A接地極付コンセントで、電源用の刃受3つと接地極の刃受1つを持つロが正しいです。
イ：刃受が3つだけで接地極がないので誤り。
ハ：引掛形で刃受3つ（接地極なし）なので誤り。
ニ：引掛形の別の極配置で、3P30A Eの一般形ではないので誤り。
