平成24年度上期 第二種電気工事士 学科 問49 解説
配線図
図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

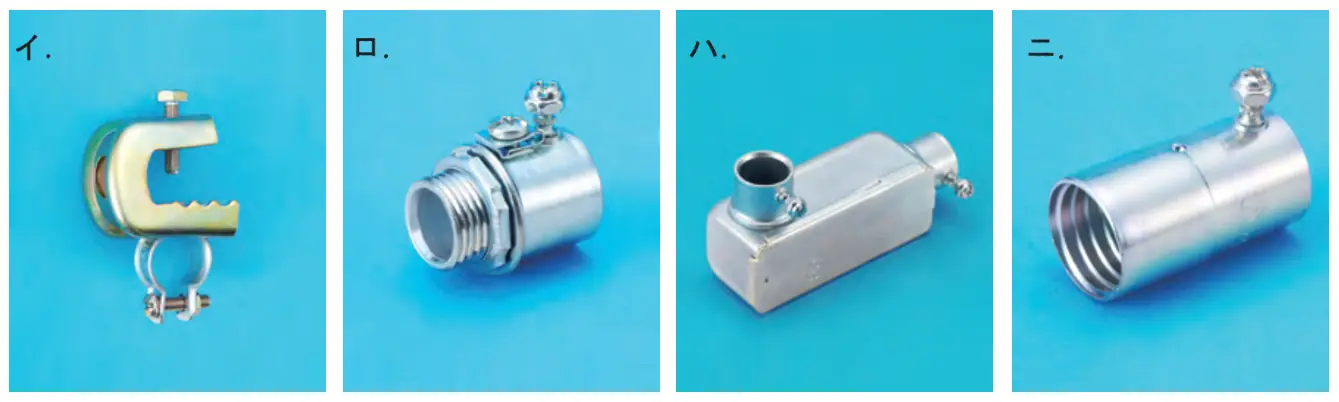

⑲で示す部分で管の支持に使用されるものは。
答えを見る
正解 イ
要点鉄骨に金属管を支持するにはパイラックを使う
解説
⑲は鉄骨造の工場に施設した（E19）の金属管で、鉄骨に取り付けて管を支持するのはイのパイラック（管支持金具）です。
ロ：ねじなしボックスコネクタで、管とボックスの接続に使うので誤り。
ハ：ねじなし電線管の接続や引出しに使う付属品で、管の支持用ではないので誤り。
ニ：管どうしを接続するカップリング類で、管の支持用ではないので誤り。
