平成24年度下期 第二種電気工事士 学科 問40 解説
配線図

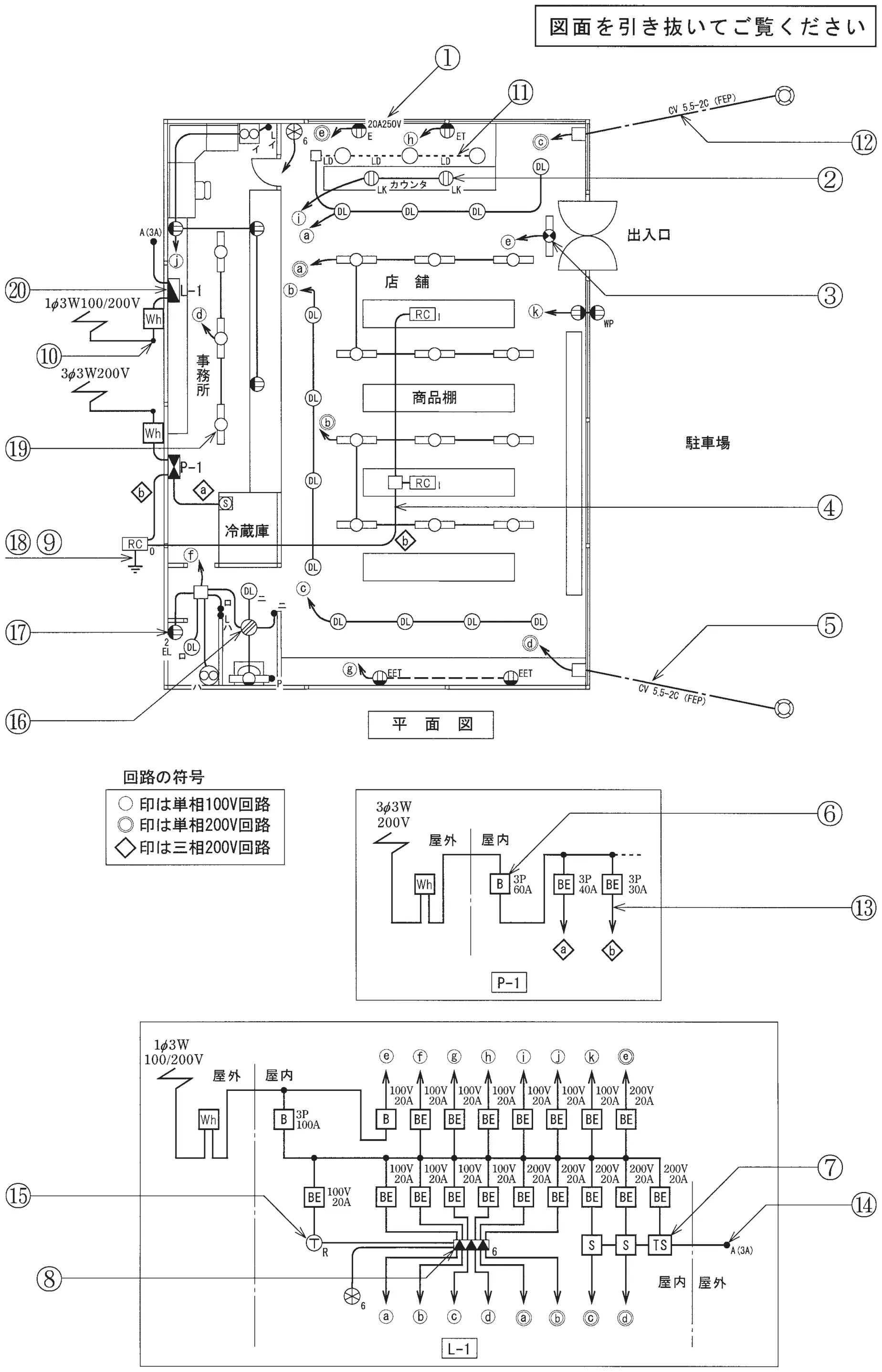

図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑩で示す引込線取付点の地表上の高さの最低値〔m〕は。
ただし、引込線は道路を横断せず、技術上やむを得ない場合で、交通に支障がないものとする。
- イ2.5
- ロ3.0
- ハ3.5
- ニ4.0
答えを見る
正解 イ2.5
要点低圧引込線の取付点は原則4m、やむを得ない場合2.5m
解説
低圧引込線の取付点の高さは、道路を横断しない場合、原則4m以上だが、技術上やむを得ず交通に支障がないときは2.5m以上でよいので、正答はイ。
ロ：3.0m、ハ：3.5mは基準にない値で誤り。ニ：4.0mは原則の値で、本問の条件では最低値ではないので誤り。
