平成26年度下期 第二種電気工事士 学科 問49 解説

図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。

【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。

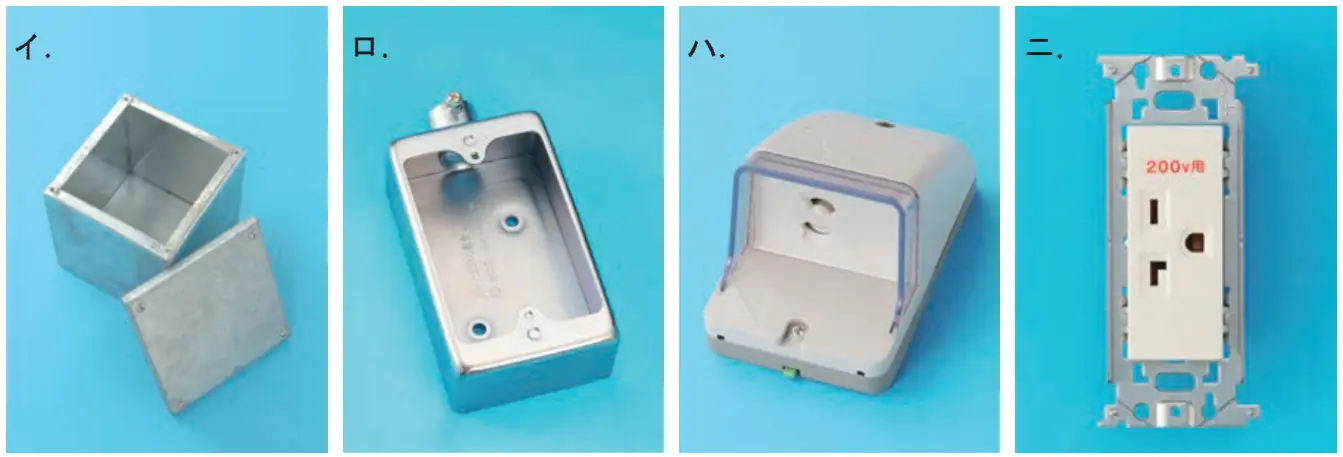

4．選択肢（答え）の写真にあるコンセントは、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

5．配電盤、分電盤及び制御盤の外箱は金属製である。

6．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。

7．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
