平成29年度下期 第二種電気工事士 学科 問19 解説

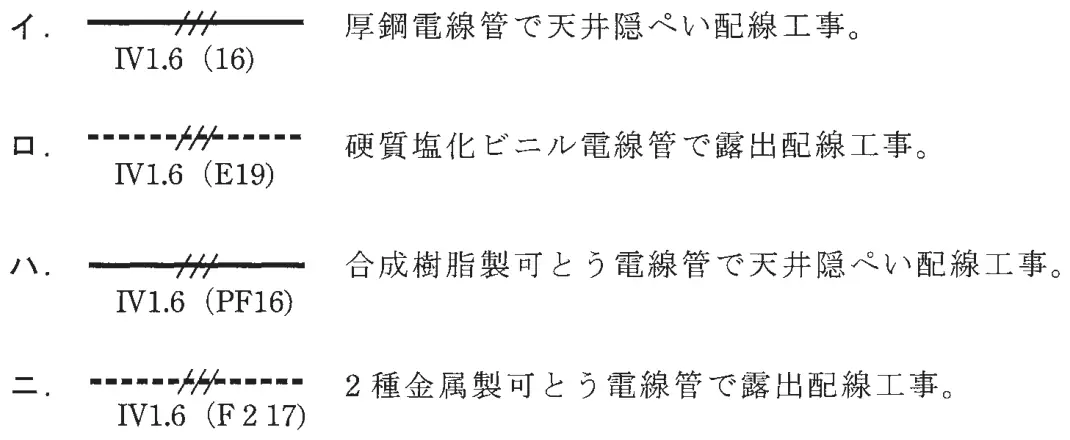

低圧屋内配線の図記号と，それに対する施工方法の組合せとして，誤っているものは。
- イ（図記号）IV1.6（16） 厚鋼電線管で天井隠ぺい配線工事。
- ロ（図記号）IV1.6（E19） 硬質塩化ビニル電線管で露出配線工事。
- ハ（図記号）IV1.6（PF16） 合成樹脂製可とう電線管で天井隠ぺい配線工事。
- ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線工事。
答えを見る
正解 ロ（図記号）IV1.6（E19） 硬質塩化ビニル電線管で露出配線工事。
要点（E19）はねじなし電線管、破線は露出配線
解説
「E」はねじなし電線管を表すので、E19を硬質塩化ビニル電線管とするロが誤り（硬質塩化ビニル電線管は「VE」）。破線は露出配線を表す。
- イ：実線は天井隠ぺい配線、数字だけの（16）は厚鋼電線管なので正しい。
- ハ：（PF16）は合成樹脂製可とう電線管、実線は天井隠ぺい配線なので正しい。
- ニ：（F2 17）は2種金属製可とう電線管、破線は露出配線なので正しい。
