令和2年度下期午前 第二種電気工事士 学科 問50 解説
配線図
図は，木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

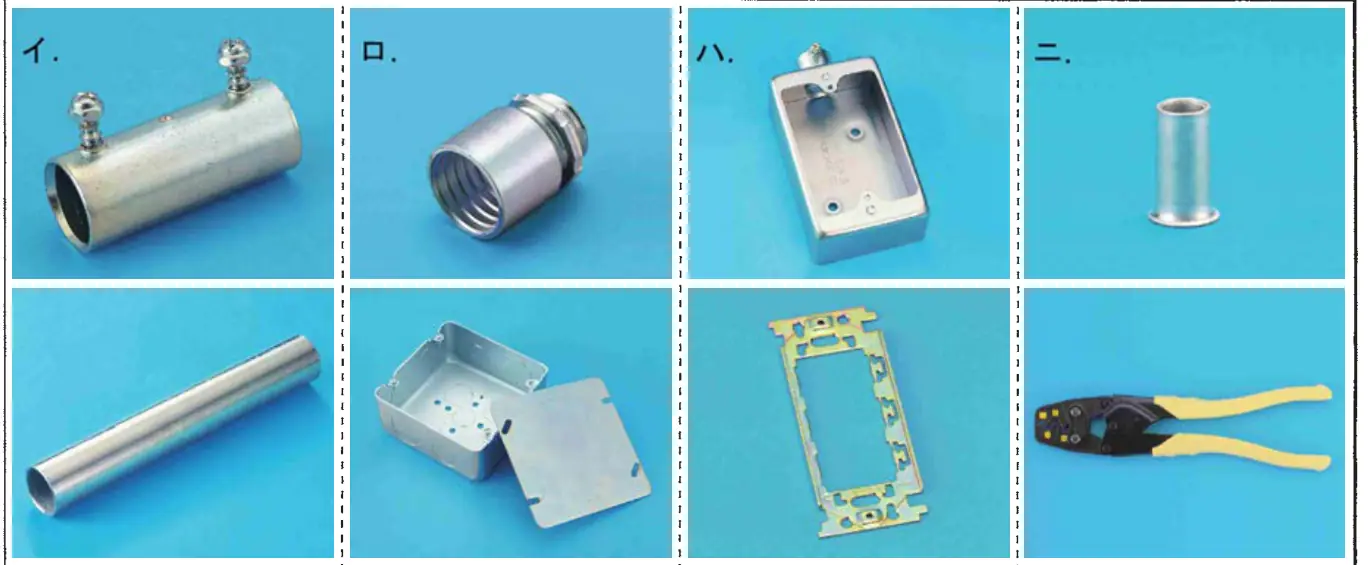

この配線図の施工に関して，使用するものの組合せで，誤っているものは。
答えを見る
正解 ロ
要点2種金属製可とう電線管の工事がない図面ではその材料は使わない
解説
ロの上はプリカチューブ（2種金属製可とう電線管）用のボックスコネクタで、この配線図には金属可とう電線管工事がないので使いません。よってロの組合せが誤りです。
イ：ねじなし電線管とねじなしカップリングで、車庫のE19工事に使う。
ハ：露出スイッチボックスとスイッチ取付枠で、車庫のねじなし電線管工事に使う。
ニ：リングスリーブと圧着ペンチで、ボックス内の接続に使う。
