令和2年度下期午後 第二種電気工事士 学科 問32 解説
配線図

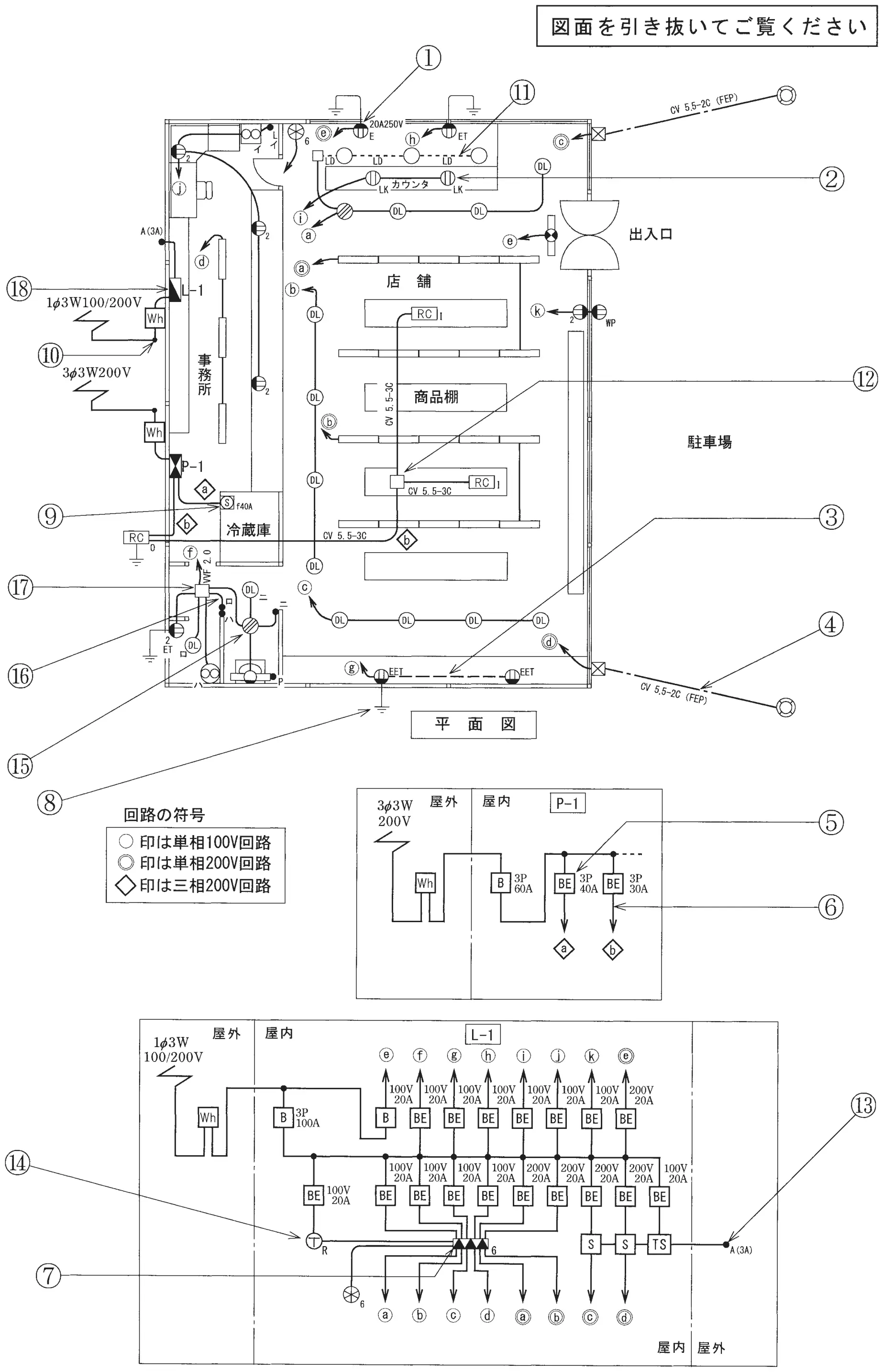

図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
②で示す図記号の器具の取り付け場所は。
- イ天井面
- ロ壁面
- ハ床面
- ニ二重床面
答えを見る
正解 イ天井面
要点丸の中に縦2本線のコンセント記号は天井に取り付けるコンセント
解説
正答はイです。②は円の中に縦2本の線がある「天井に取り付けるコンセント」の図記号で、傍記のLKは抜け止め形を表します。取り付け場所は天井面です。
ロ：壁面に取り付けるコンセントは半円に縦線の図記号なので誤り。
ハ：床面に取り付けるコンセントは円の中に三角形を示す図記号で表すので誤り。
ニ：二重床面用の記号は別にあり、この図記号ではないので誤り。
