令和3年度上期午前 第二種電気工事士 学科 問21 解説

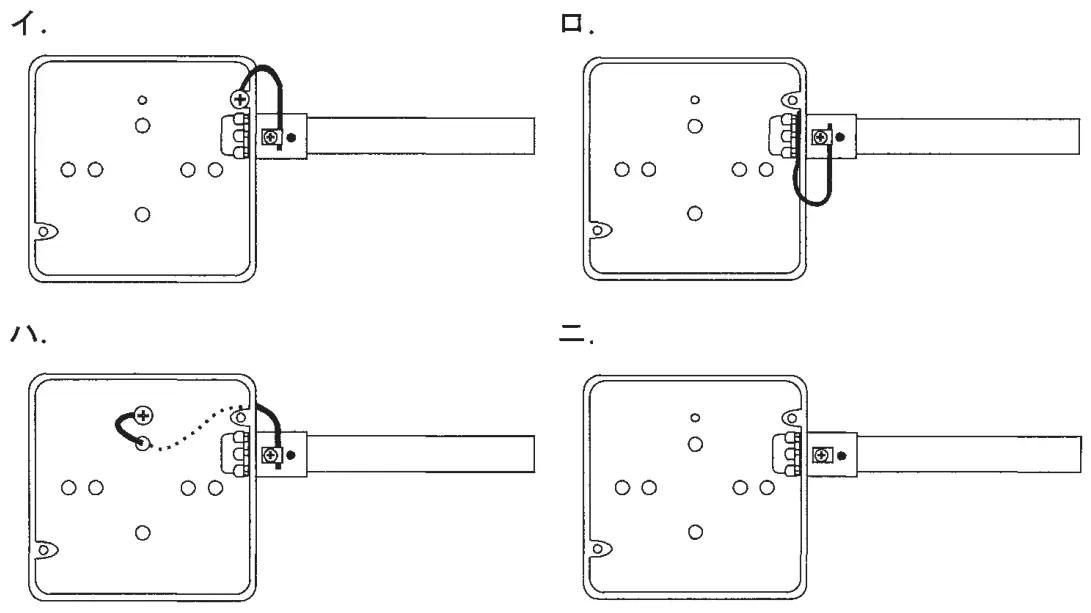

金属管とアウトレットボックスの電気的接続は、ボックスコネクタ等の接地金具からボンド線をボックスの接地用ねじに接続するので、ハが最も適切です。

イ：ボックスの縁のふた取付用のねじ穴に接続しており、接地用端子への接続ではないため不適切。

ロ：ボンド線をボックスの外側へ回しているだけで、ボックスとの確実な接続になっていないため不適切。

ニ：ボンド線がなく、管とボックスの電気的接続が不確実なため不適切。
