令和4年度上期午前 第二種電気工事士 学科 問21 解説

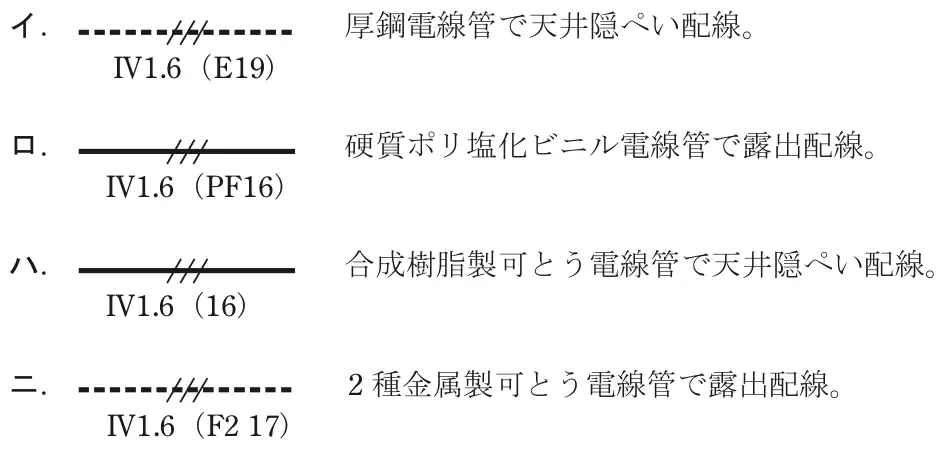

低圧屋内配線の図記号と，それに対する施工方法の組合せとして，正しいものは。
- イ（図記号）IV1.6（E19） 厚鋼電線管で天井隠ぺい配線。
- ロ（図記号）IV1.6（PF16） 硬質ポリ塩化ビニル電線管で露出配線。
- ハ（図記号）IV1.6（16） 合成樹脂製可とう電線管で天井隠ぺい配線。
- ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線。
答えを見る
正解 ニ（図記号）IV1.6（F2 17） 2種金属製可とう電線管で露出配線。
要点F2は2種金属製可とう電線管、細かい点線は露出配線
解説
（F2 17）は2種金属製可とう電線管、細かい点線は露出配線の図記号なので、ニの組合せが正しい。線種は、実線が天井隠ぺい、長い破線が床隠ぺい、細かい点線が露出配線。
- イ：（E19）はねじなし電線管で、厚鋼電線管は（G）。また細かい点線は露出配線。
- ロ：（PF16）は合成樹脂製可とう電線管で、硬質ポリ塩化ビニル電線管は（VE）。また実線は天井隠ぺい配線。
- ハ：記号なしの（16）は薄鋼電線管で、合成樹脂製可とう電線管は（PF）。
