令和6年度下期 第二種電気工事士 学科 問24 解説

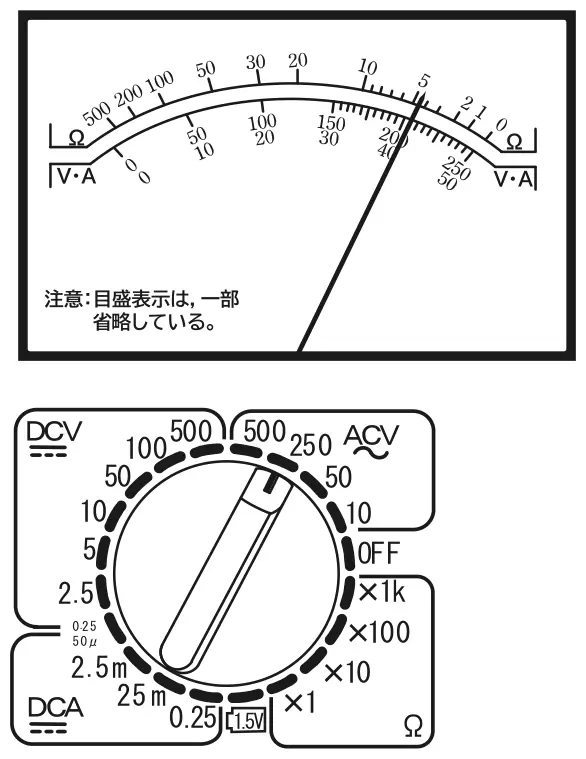

アナログ式回路計（電池内蔵）の測定レンジを図のように選定し測定したところ，目盛板の値を示した。測定値として，正しいものは。
- イ直流205V
- ロ抵抗4.5Ω
- ハ交流205V
- ニ直流20.5mA
答えを見る
正解 ハ交流205V
要点回路計はレンジの種類と最大値に対応する目盛で読む
解説
正答はハの交流205Vです。切換ダイヤルはACV（交流電圧）の250レンジに合っています。目盛板の0〜250の目盛で読むと、指針は200を少し過ぎた約205を指しているので、測定値は交流205Vです。
イ：レンジは直流電圧（DCV）ではなく交流電圧なので誤り。
ロ：抵抗（Ω）レンジではないので誤り。
ニ：直流電流（DCA）レンジではなく、単位も合わないので誤り。
