令和6年度下期 第二種電気工事士 学科 問41 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF），動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示す部分の接地抵抗を測定するものは。
答えを見る
正解 ニ
要点接地抵抗は補助接地棒とリード線を使う接地抵抗計で測る
解説

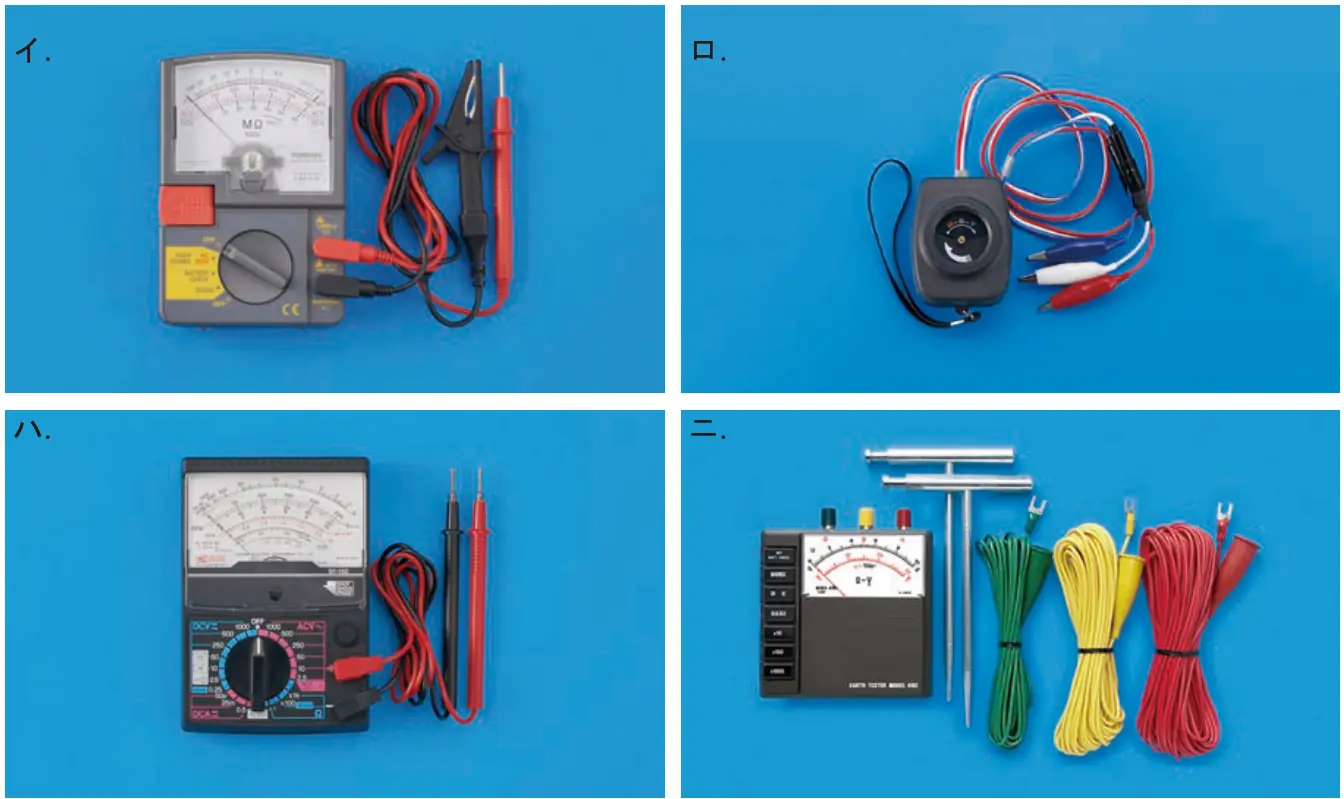

正答はニです。⑪はルームエアコン屋外機の接地で、接地抵抗の測定には接地抵抗計（アーステスタ）を使います。ニのように、本体に補助接地棒2本と3色のリード線（緑・黄・赤）が付属しているのが特徴です。
イ：MΩの目盛がある絶縁抵抗計で、絶縁抵抗を測るものなので誤り。
ロ：検相器（相回転計）で、三相の相順を調べるものなので誤り。
ハ：回路計（テスタ）で、電圧・電流・抵抗を測るものなので誤り。
