平成23年度秋期 ITパスポート 問42 解説

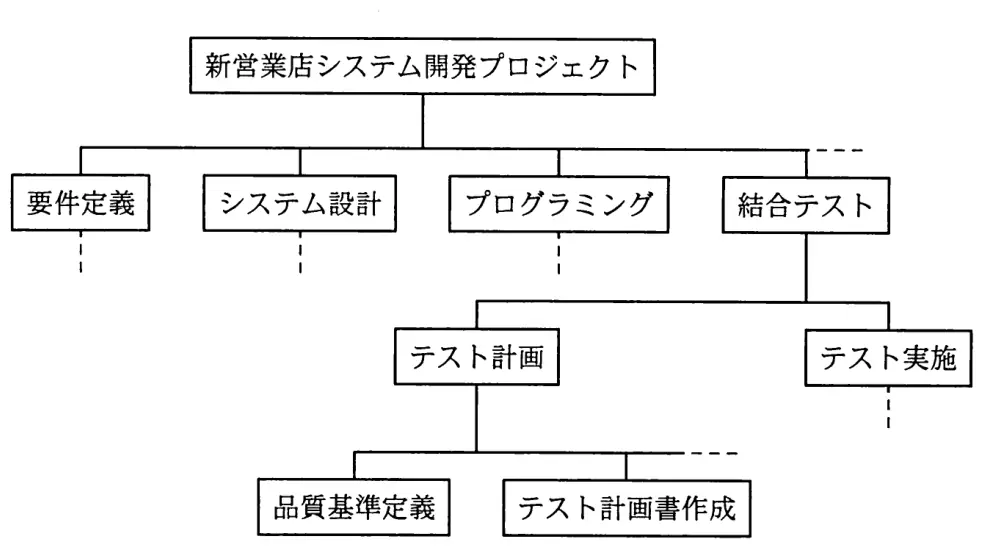

新営業店システム開発プロジェクトの作業を，図のように階層的に表現する手法はどれか。
- アPERT（Program Evaluation and Review Technique）
- イWBS（Work Breakdown Structure）
- ウ構造化プログラミング
- エファンクションポイント法
答えを見る
正解 イWBS（Work Breakdown Structure）
要点WBSはプロジェクトの作業を階層的に細分化した図
解説
WBS（Work Breakdown Structure）は、プロジェクトで行う作業を、管理しやすい大きさまで階層的に分解して表したものです。図は「新営業店システム開発プロジェクト」を要件定義、システム設計、プログラミング、結合テストへ、さらに結合テストをテスト計画・テスト実施へと分解しているので、イが正解です。
- ア：PERTは作業の順序関係と日程を矢線でつないで表す手法なので誤り。
- ウ：構造化プログラミングは順次・選択・繰返しの構造でプログラムを作る手法なので誤り。
- エ：ファンクションポイント法はソフトウェアの規模を機能の数などから見積もる手法なので誤り。
