平成23年度秋期 ITパスポート 問57 解説

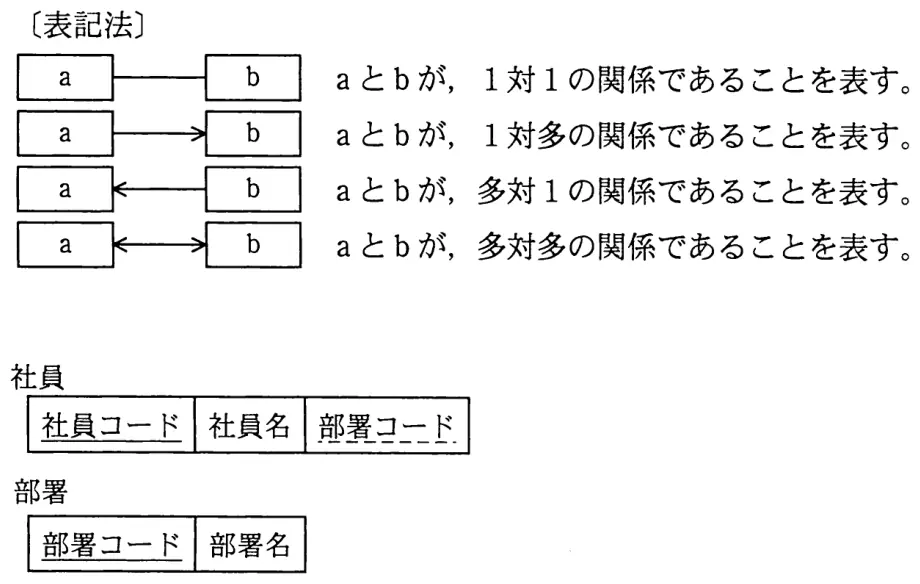

社員数が50人で，部署が10ある会社が，関係データベースで社員や部署の情報を管理している。“社員”表と“部署”表の関係を示したE-R図はどれか。ここで，1人の社員が複数部署に所属することはない。下線のうち実線は主キーを，破線は外部キーを表す。E-R図の表記は次のとおりとする。
答えを見る
正解 ウ
要点1部署に複数社員が属するので社員：部署は多対1
解説
1人の社員は1つの部署にだけ所属し、1つの部署には複数の社員が所属するので、社員と部署は「多対1」の関係です。社員表が外部キーとして部署コードを持っていることからも分かります。表記法では「a ←── b」が「aとbが多対1」を表すので、社員 ←── 部署 のウが正解です。
- ア：1対1の関係を表すので誤り。
- イ：社員と部署が1対多（1人の社員に複数部署）となるので誤り。
- エ：多対多の関係を表すので誤り。
