平成25年度春期 ITパスポート 問68 解説

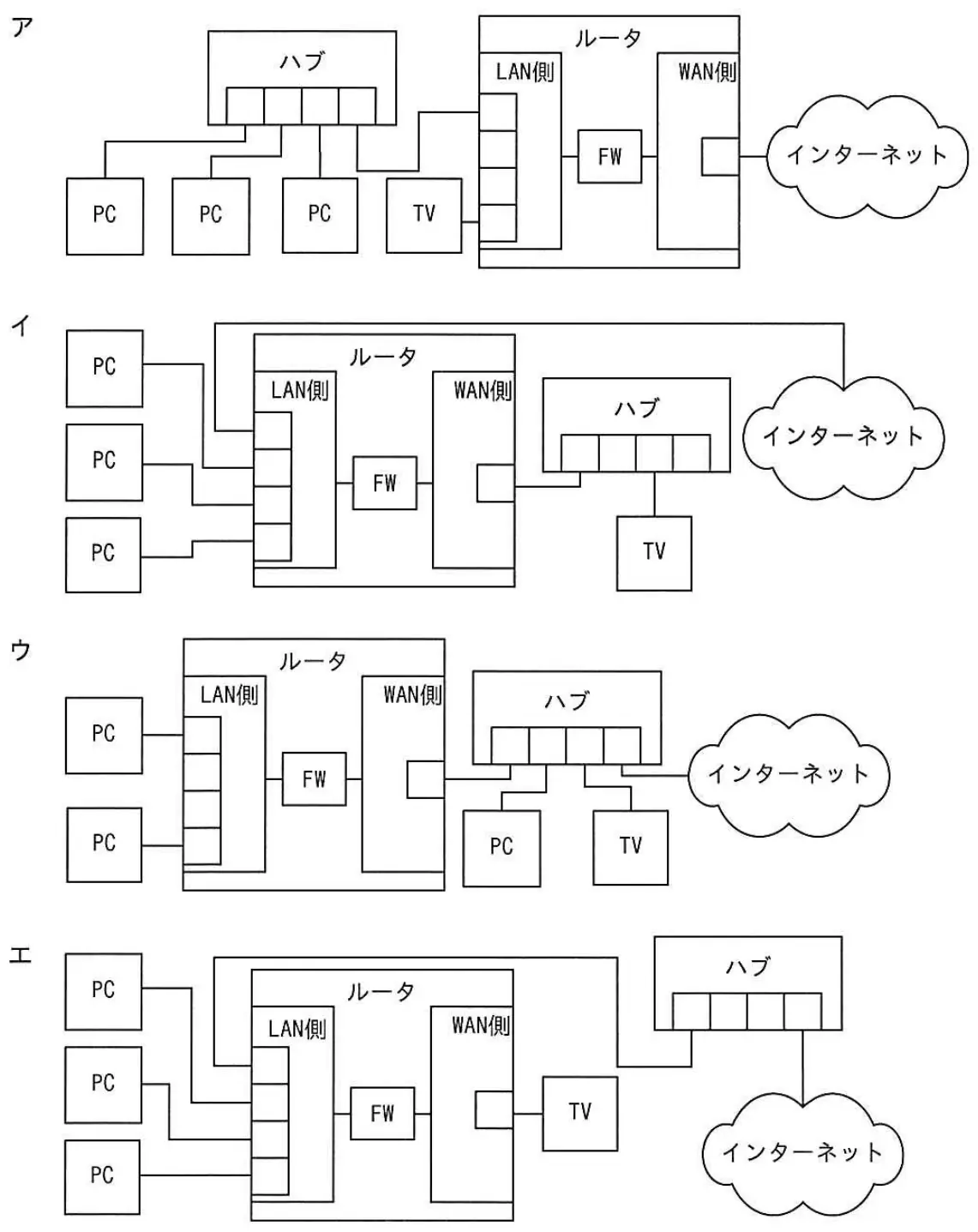

ファイアウォール機能付きルータとハブを用いて，PC3台とインターネット対応テレビをインターネットに接続したい。全ての機器に対して，ルータのファイアウォール機能が生かせる配線として適切なものはどれか。ここで，図中の“FW”はファイアウォール機能を示す。
答えを見る
正解 ア
要点FWで守るには全機器をルータのLAN側に接続する
解説
ルータのファイアウォール機能はWAN側（インターネット）とLAN側の間で働くため、守りたい機器は全てルータのLAN側に接続する必要があります。アは、PC3台をハブ経由で、TVを直接ルータのLAN側ポートにつないでいるので、全機器が保護されます。
- イ：TVがルータのWAN側のハブにつながっており、FWを経由しないので誤り。
- ウ：PC1台とTVがWAN側のハブにつながっており、FWを経由しないので誤り。
- エ：TVがルータのWAN側に接続されており、FWで保護されないので誤り。
