平成21年度上期 第二種電気工事士 学科 問25 解説

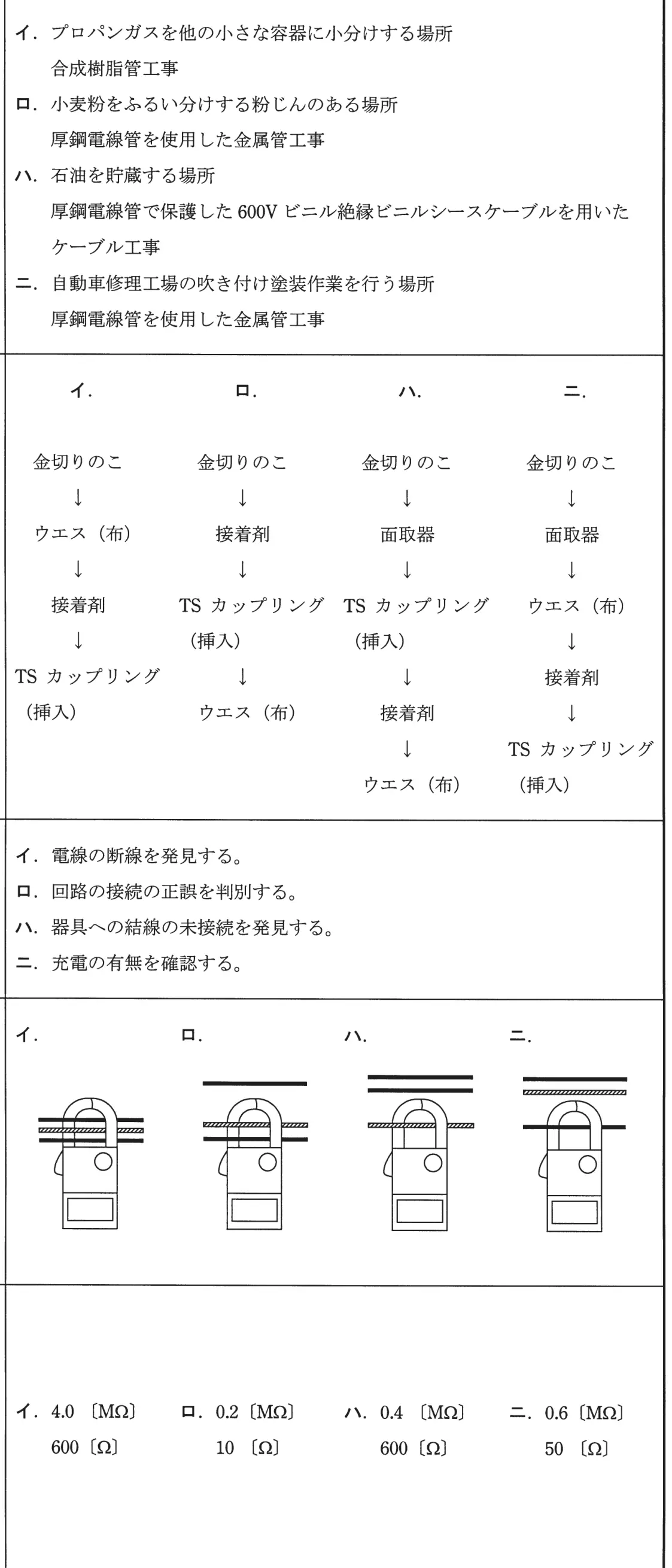

単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。
ただし、（図記号）は中性線を示す。
答えを見る
正解 イ
要点漏れ電流は、中性線を含む全ての電線を一括してはさむ
解説
クランプ形漏れ電流計では、電路の全ての電線（単相3線式なら電圧線2本と中性線）を一括してはさみます。正常時は電流の合計が0になり、漏れがあればその差が表示されます。イはこの測り方です。
ロ：中性線と電圧線の1本だけをはさんでいるので、差が漏れ電流にならず誤り。
ハ：中性線だけをはさんでいるので、中性線の負荷電流を測ることになり誤り。
ニ：電圧線1本だけをはさんでいるので、負荷電流を測ることになり誤り。
