平成29年度下期 第二種電気工事士 学科 問27 解説

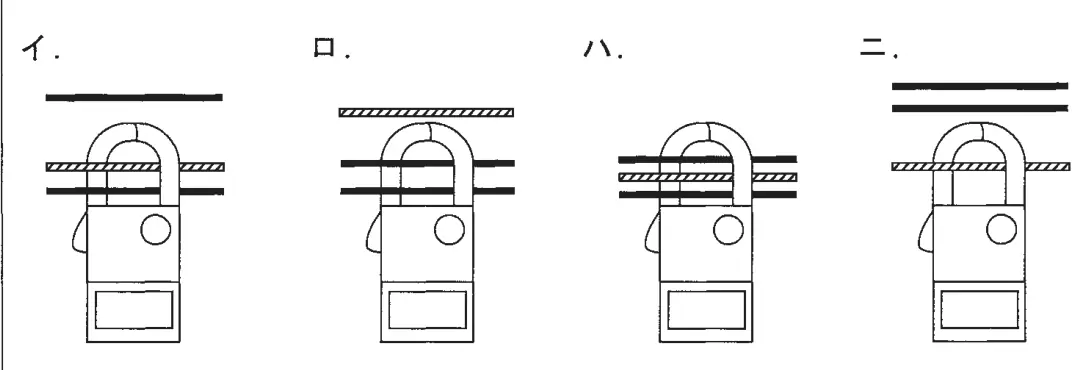

単相3線式回路の漏れ電流を，クランプ形漏れ電流計を用いて測定する場合の測定方法として，正しいものは。
ただし，（図記号）は中性線を示す。
答えを見る
正解 ハ
要点漏れ電流の測定は電源側の全電線を一括してはさむ
解説
クランプ形漏れ電流計では、中性線を含む3本の電線すべてを一括してはさむと、負荷電流が打ち消し合い漏れ電流だけが測れるので、ハが正しい。
- イ：電圧側1本と中性線の2本しかはさんでいないので誤り。
- ロ：電圧側2本だけで中性線をはさんでいないので誤り。
- ニ：中性線1本だけをはさんでいるので誤り。
