平成21年度上期 第二種電気工事士 学科 問31 解説
配線図

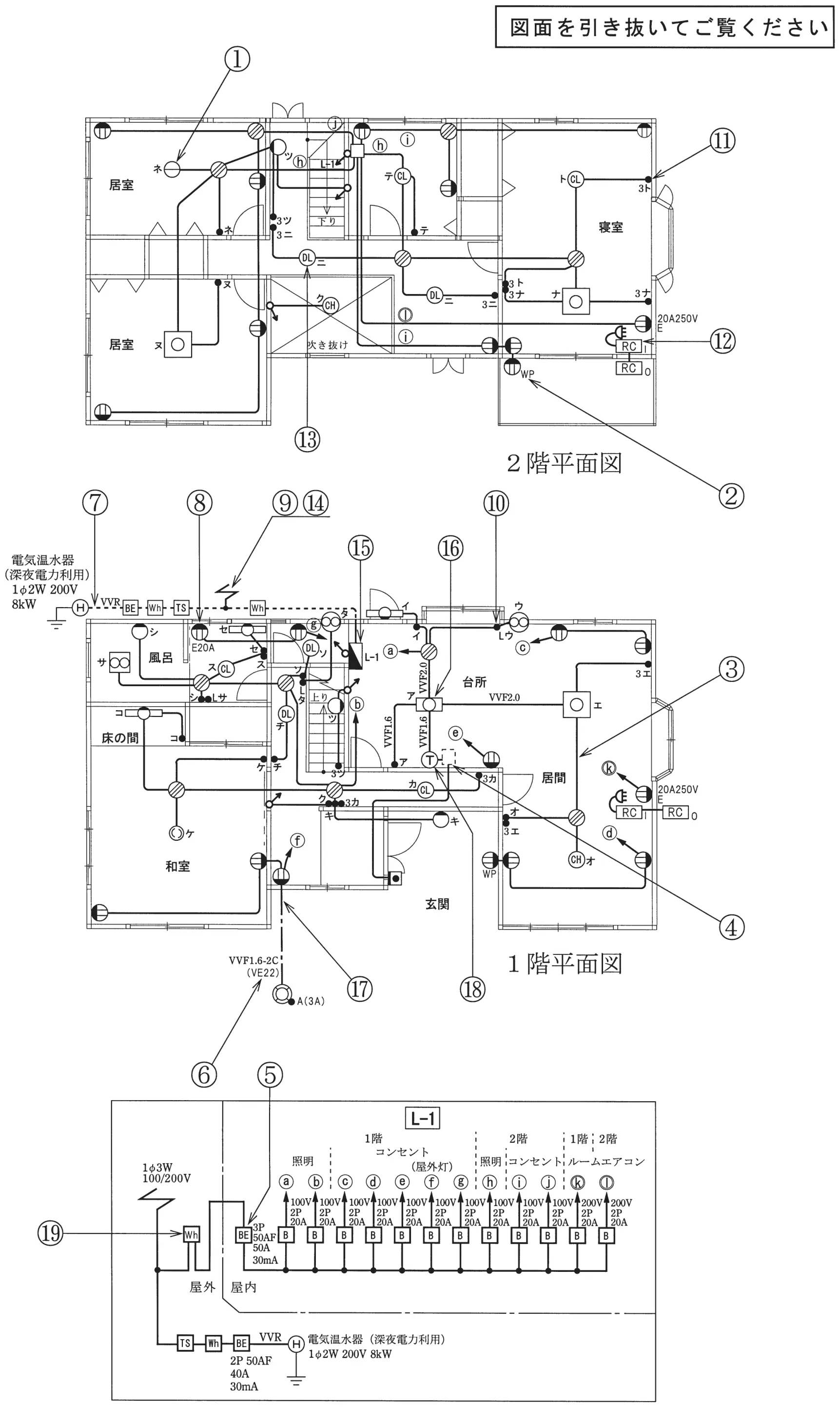

図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
①で示す部分にコード吊りで白熱電球を取り付ける。使用できるコードと最小断面積の組合せとして、正しいものは。
- イビニルコード 1.25〔mm²〕
- ロビニルキャブタイヤコード 0.75〔mm²〕
- ハ袋打ちゴムコード 0.5〔mm²〕
- ニ丸打ちゴムコード 0.75〔mm²〕
答えを見る
正解 ニ丸打ちゴムコード 0.75〔mm²〕
要点白熱電球のコード吊りはゴムコード0.75mm²以上
解説
白熱電球をコード吊りにする場合は、熱に強いゴムコードなどを使い、断面積は0.75mm²以上が必要です。丸打ちゴムコード0.75mm²はこれを満たします。
イ：ビニルコードは熱に弱く、白熱電球など熱を出す器具の吊り下げには使えないので誤り。
ロ：ビニルキャブタイヤコードもビニル系で、同じ理由で使えないので誤り。
ハ：袋打ちゴムコードは使えるが、0.5mm²は0.75mm²未満なので誤り。
