平成21年度上期 第二種電気工事士 学科 問44 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑭で示す部分でDV線を引き留める場合に使用するものは。
答えを見る
正解 ハ
要点引込線のDV線を建物で引き留めるのは引留がいし
解説

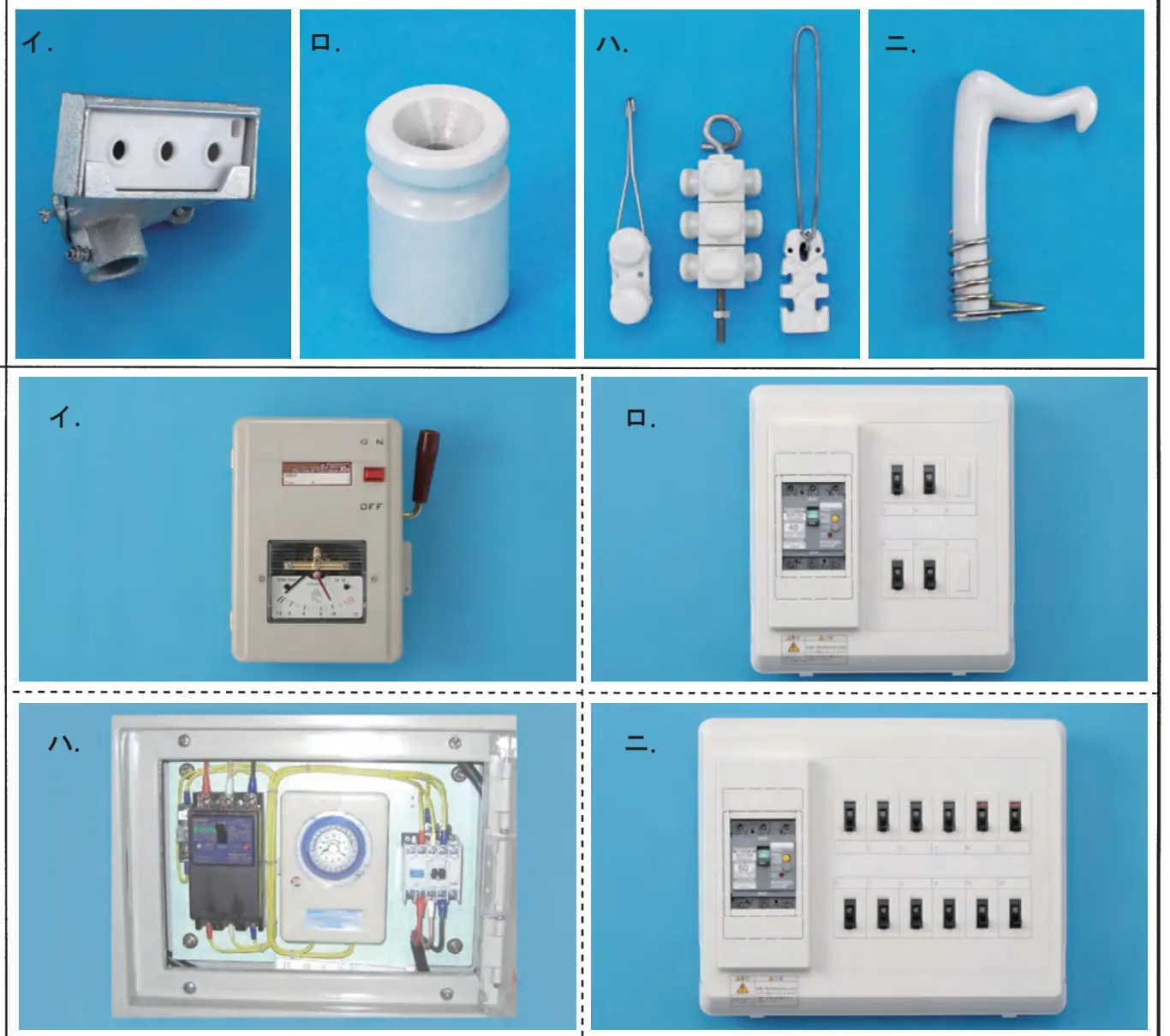

⑭は受電点で、引込用ビニル絶縁電線（DV線）を建物側で引き留めます。これに使うのは、ワイヤで電線を留める形のDV線用引留がいし（ハ）です。
イ：金属管の端に付ける金属製の器具で、引留めには使わないので誤り。
ロ：ノップがいしで、がいし引き工事の電線を支持するもので誤り。
ニ：電線を支持するための器具で、DV線の引留め用ではないので誤り。
