平成21年度上期 第二種電気工事士 学科 問45 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑮で示す部分に使用する適切なものは。
答えを見る
正解 ニ
要点L-1分電盤は漏電遮断器と分岐12回路のものを選ぶ
解説

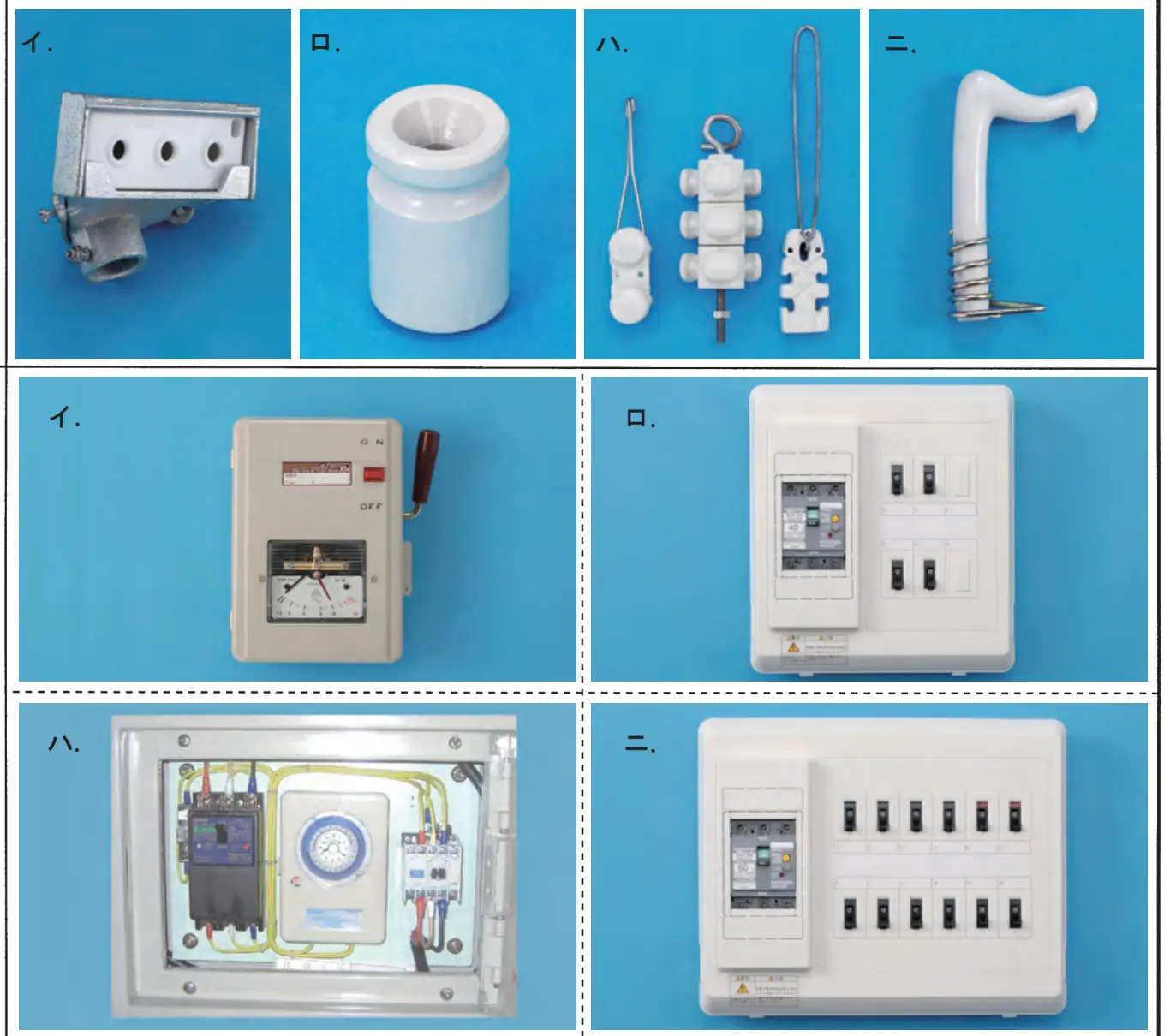

⑮は分電盤L-1で、単線結線図から主幹の漏電遮断器1個と分岐回路の配線用遮断器12個が必要です。写真のうち、主幹の漏電遮断器と分岐ブレーカ12個を備えたニが適切です。
イ：開閉器にタイマが付いた器具で、分電盤ではないので誤り。
ロ：分岐回路の遮断器が4個しかなく、12回路に足りないので誤り。
ハ：タイムスイッチや電磁開閉器を収めた制御盤で、住宅用分電盤ではないので誤り。
