平成22年度上期 第二種電気工事士 学科 問23 解説

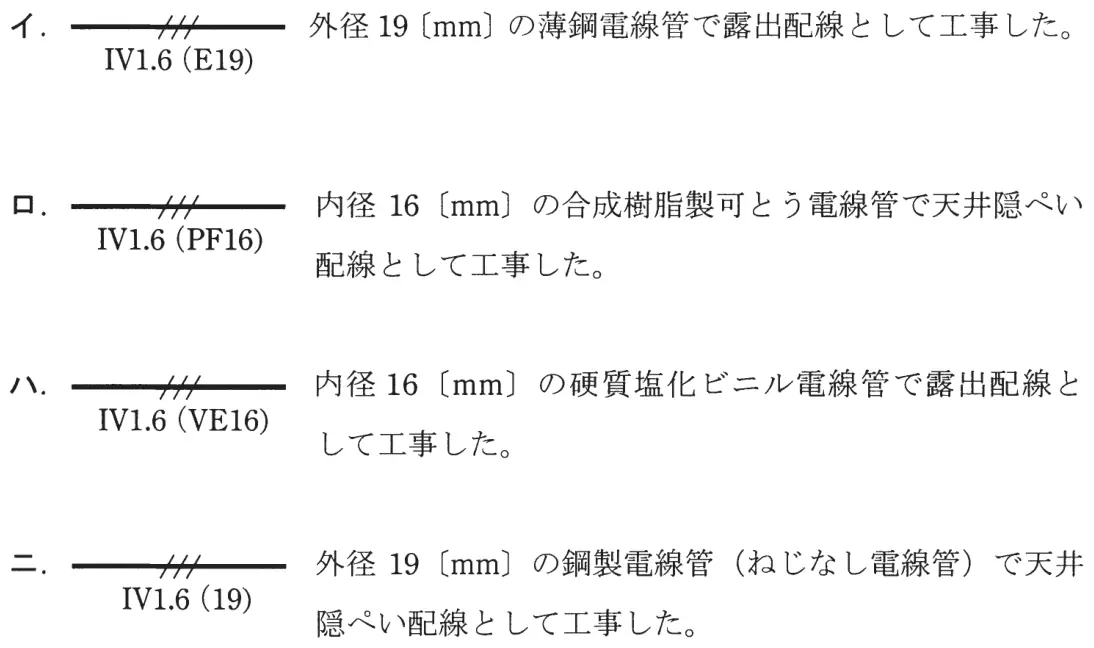

低圧屋内配線の図記号と、それに対する施工方法の組合せとして、正しいものは。
- イ（図記号）IV1.6（E19） 外径19〔mm〕の薄鋼電線管で露出配線として工事した。
- ロ（図記号）IV1.6（PF16） 内径16〔mm〕の合成樹脂製可とう電線管で天井隠ぺい配線として工事した。
- ハ（図記号）IV1.6（VE16） 内径16〔mm〕の硬質塩化ビニル電線管で露出配線として工事した。
- ニ（図記号）IV1.6（19） 外径19〔mm〕の鋼製電線管（ねじなし電線管）で天井隠ぺい配線として工事した。
答えを見る
正解 ロ（図記号）IV1.6（PF16） 内径16〔mm〕の合成樹脂製可とう電線管で天井隠ぺい配線として工事した。
要点PFは合成樹脂製可とう電線管、実線は天井隠ぺい
解説
ロが正しい。実線は天井隠ぺい配線、PF16は内径約16mmの合成樹脂製可とう電線管を表します。
イ：Eはねじなし電線管で、線も実線（天井隠ぺい）なので誤り。露出配線は点線で表します。ハ：VEは硬質塩化ビニル電線管だが、実線は天井隠ぺい配線なので露出配線とは合わず誤り。ニ：記号なしの（19）は薄鋼電線管で、ねじなし電線管はEを付けて表すので誤り。
