令和4年度下期午後 第二種電気工事士 学科 問49 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
この配線図の施工で，一般的に使用されることのないものは。
答えを見る
正解 ニ
要点図面にない工事（VE管工事）の材料は使われない
解説
正答はニです。ニは硬質ポリ塩化ビニル電線管（VE管）をボックスに接続するためのコネクタで、この配線図には硬質ポリ塩化ビニル電線管の工事がないので使われません（屋外の⑧はPF管、④は地中のケーブル工事）。

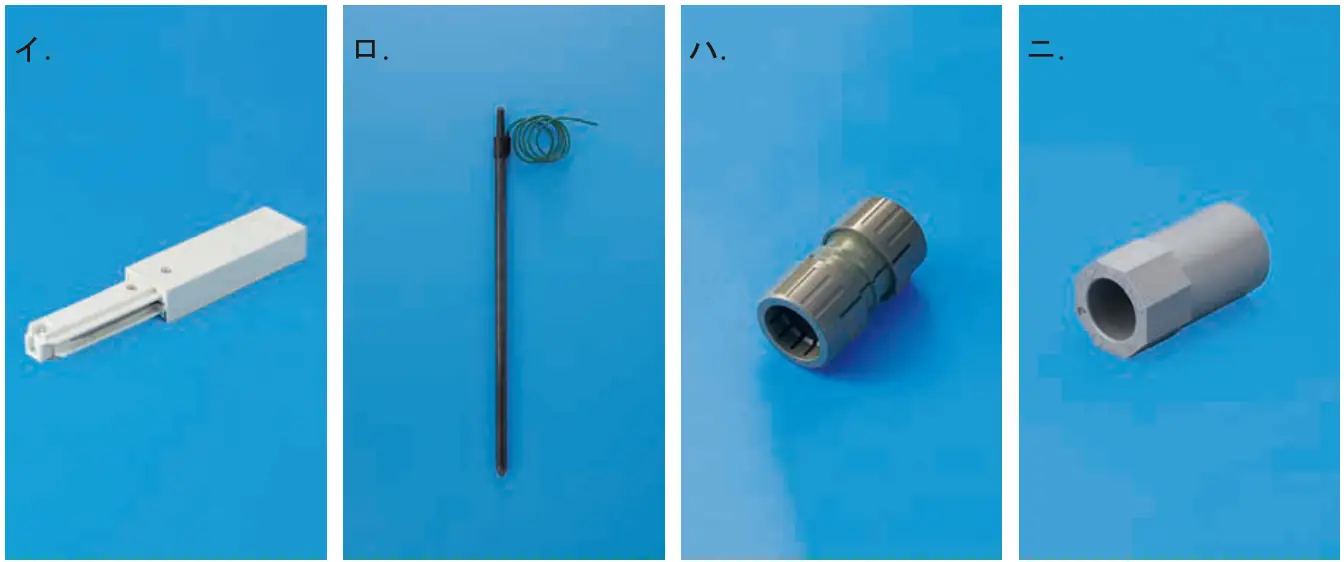

イ：ライティングダクトの給電用部材（フィードインキャップ）で、1階居間の「LD」に使われる。
ロ：接地棒で、⑥の200Vコンセントの接地工事に使われる。
ハ：PF管用のカップリングで、⑧の（PF22）の配管の接続に使われる。
