平成22年度上期 第二種電気工事士 学科 問41 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。

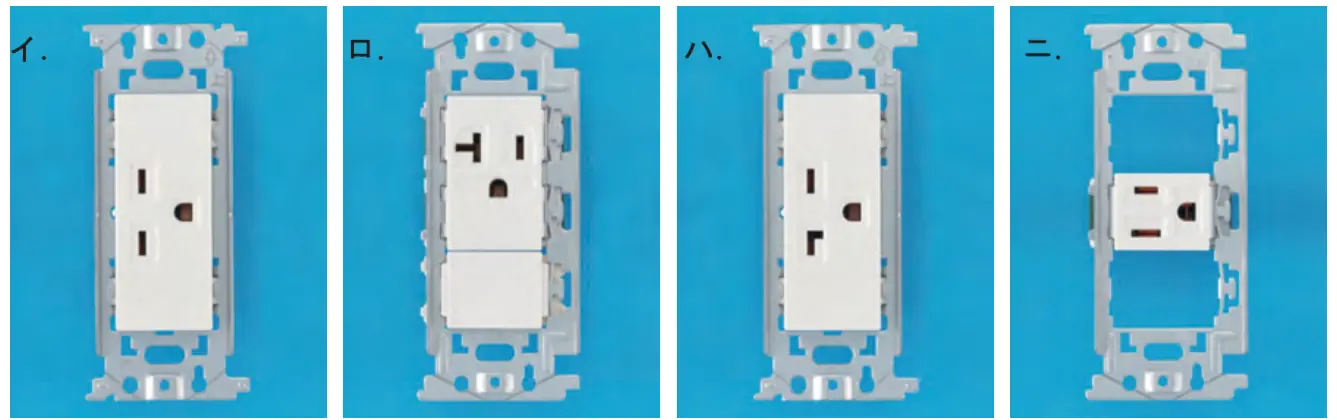

⑪で示す図記号の器具は。
答えを見る
正解 ハ
要点20A250V Eは250V 20Aの接地極付コンセント
解説
ハが正しい。⑪は「20A250V E」と傍記されたコンセントで、定格20A・250V用の接地極付コンセントです。ハはL形を含む250V 20A用の刃受と接地極を持ちます。
イ：15A 125V用（100V用）の接地極付コンセントなので誤り。ロ：125V用の15A・20A兼用接地極付コンセントなので誤り。ニ：15A 125V用の接地極付コンセントなので誤り。
