平成22年度上期 第二種電気工事士 学科 問42 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。

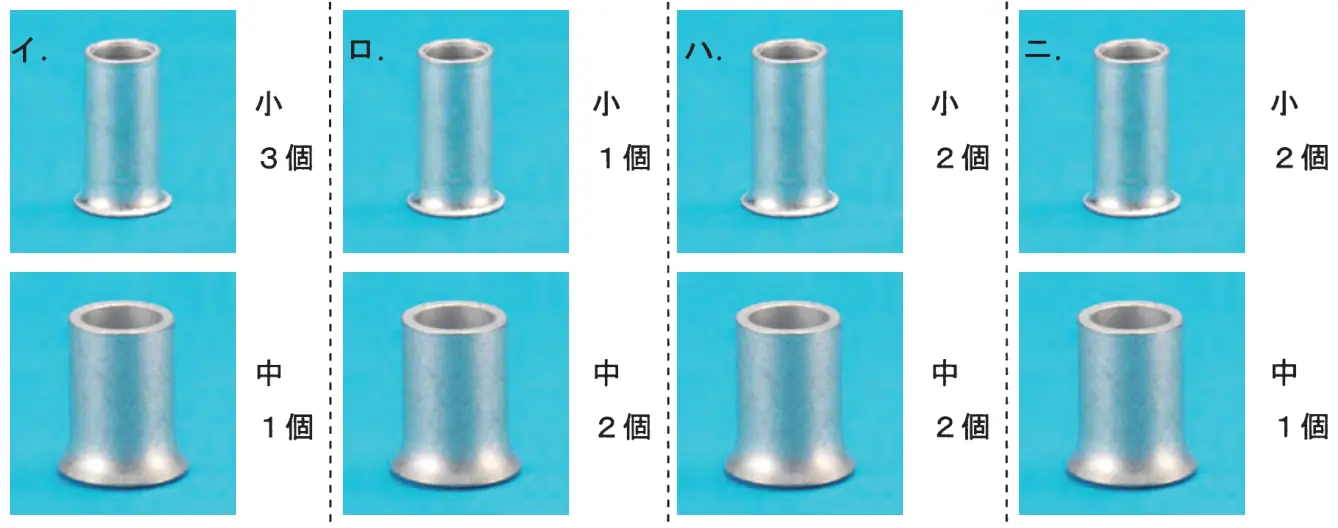

⑫で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、照明器具「イ」への配線は、VVF1.6-2Cとする。
- イ小3個 中1個
- ロ小1個 中2個
- ハ小2個 中2個
- ニ小2個 中1個
答えを見る
正解 ニ小2個 中1個
要点2.0mm1本＋1.6mm3〜5本はリングスリーブ中
解説
ニの小2個・中1個が正しい。⑫のボックスには、電源のVVF2.0、照明イ（ボックス直下・上・右）へのVVF1.6-2C、下の照明を経てスイッチへ向かうVVF1.6-3Cが入ります。
- 接地側：2.0mm×1＋1.6mm×4 → 中1個
- 非接地側（電源→スイッチ）：2.0mm×1＋1.6mm×1 → 小1個
- 帰り線（スイッチ→照明4台）：1.6mm×4 → 小1個
合計 小2個・中1個。
イ・ロ・ハ：個数の組合せが合わないので誤り。
