平成22年度上期 第二種電気工事士 学科 問46 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。

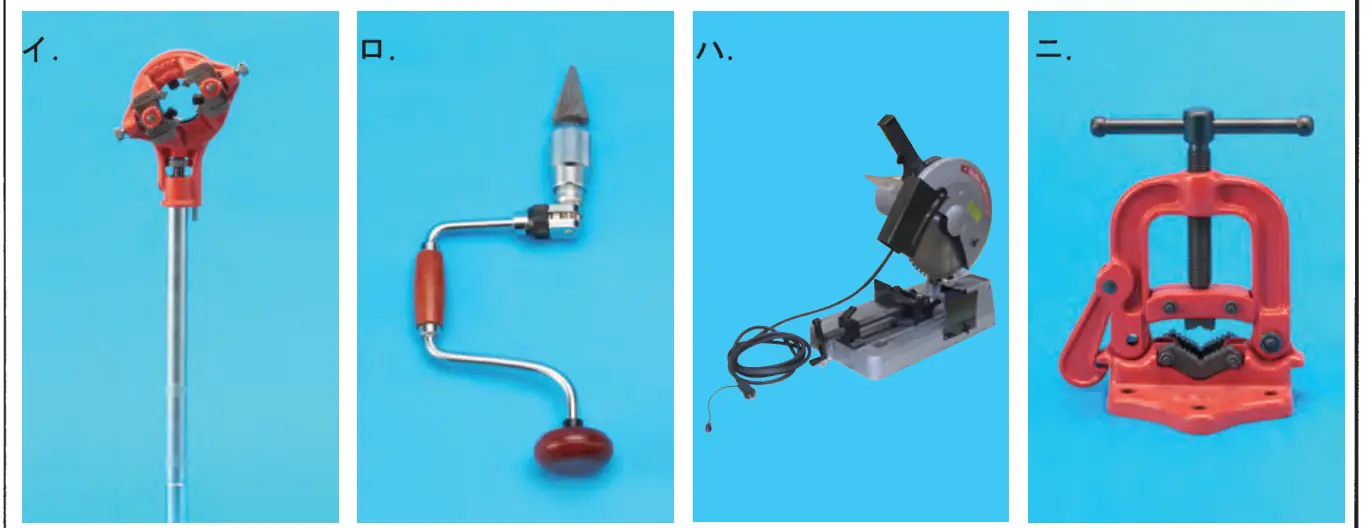

⑯で示す部分の工事において、使用されることのないものは。
答えを見る
正解 イ
要点E31はねじなし電線管でねじ切り器は不要
解説
イが正しい（使用しないもの）。⑯の（E31）はねじなし電線管で、管端にねじを切る必要がないため、イのねじ切り器（リード形ねじ切り器）は使いません。
ロ：クリックボール（リーマ付き）は管内のバリ取りに使うので使用する。ハ：高速切断機は管の切断に使うので使用する。ニ：パイプバイスは切断時の管の固定に使うので使用する。
