平成22年度上期 第二種電気工事士 学科 問45 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。

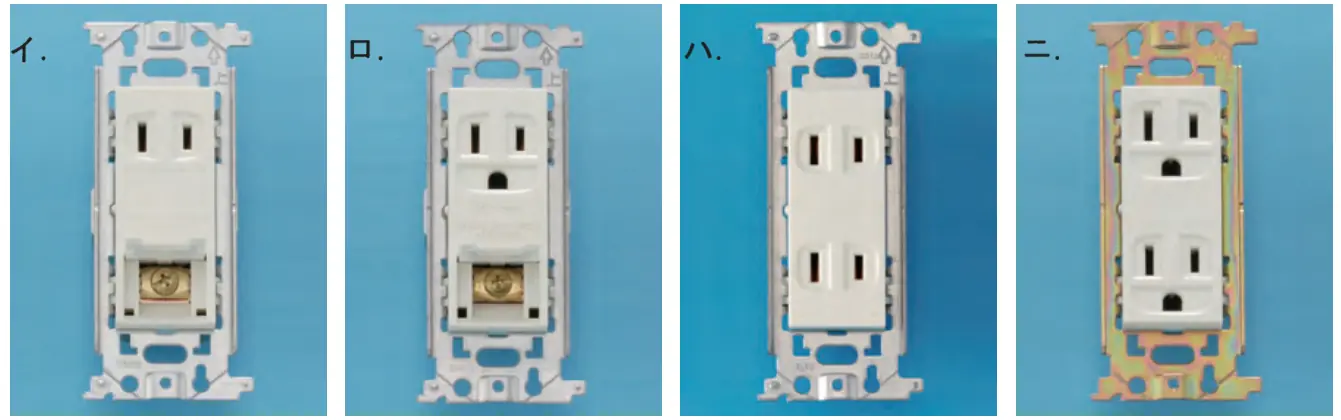

⑮で示す図記号の器具は。
答えを見る
正解 ロ
要点EETは接地端子付接地極付コンセント
解説
ロが正しい。⑮のEETは、接地極（E）と接地端子（ET）の両方を備えたコンセントで、自動販売機用に設置されています。ロは接地極の穴と、下部の接地端子を持ちます。
イ：接地端子のみで接地極がないので誤り（ET）。ハ：2口コンセントで接地極・接地端子がないので誤り。ニ：接地極付2口コンセントで接地端子がないので誤り。
