平成22年度上期 第二種電気工事士 学科 問50 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。
⑳で示す地下1階のポンプ室内で使用しないものは。
答えを見る
正解 ハ
要点ポンプ室には押しボタンの記号がない
解説
ハが正しい（使用しないもの）。地下1階のポンプ室には、電動機（M）、プルボックス（⊠）、フロートスイッチ（F）とフロートレススイッチ電極（LF）などがありますが、ハの表示灯付き押しボタンスイッチ類に当たる記号はありません。

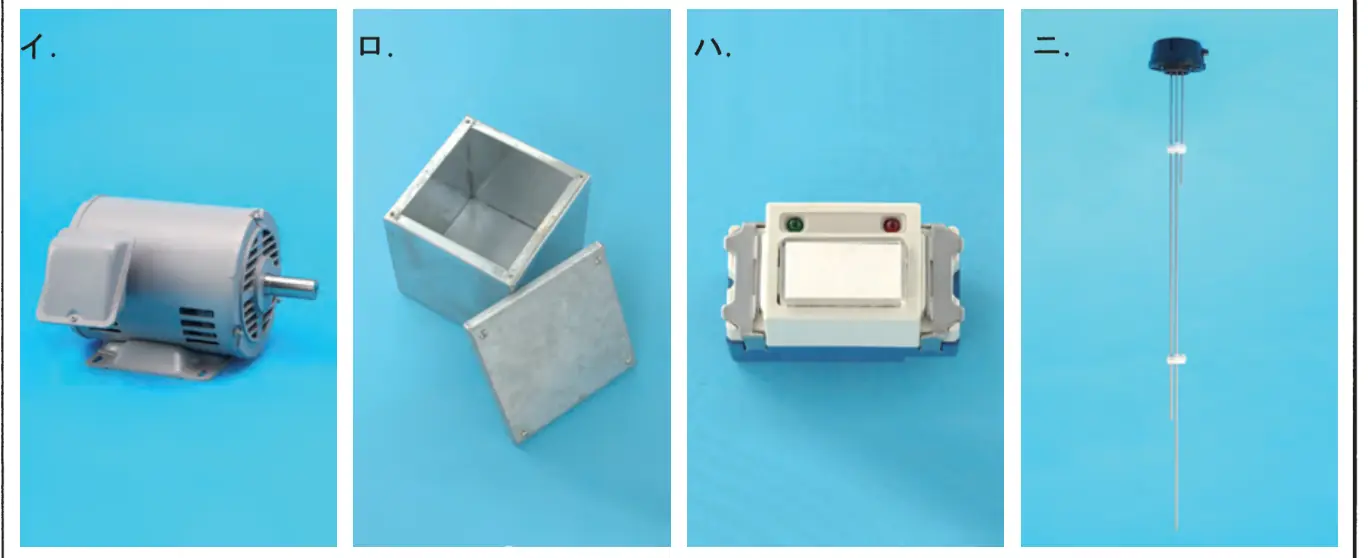

イ：汚水・湧水ポンプの電動機で使用する。ロ：プルボックスで使用する。ニ：フロートレススイッチ電極（LF3）で使用する。
