平成22年度上期 第二種電気工事士 学科 問49 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。
⑲で示す動力回路の漏れ電流を測定できるものは。
答えを見る
正解 ロ
要点漏れ電流はクランプ形漏れ電流計で測る
解説

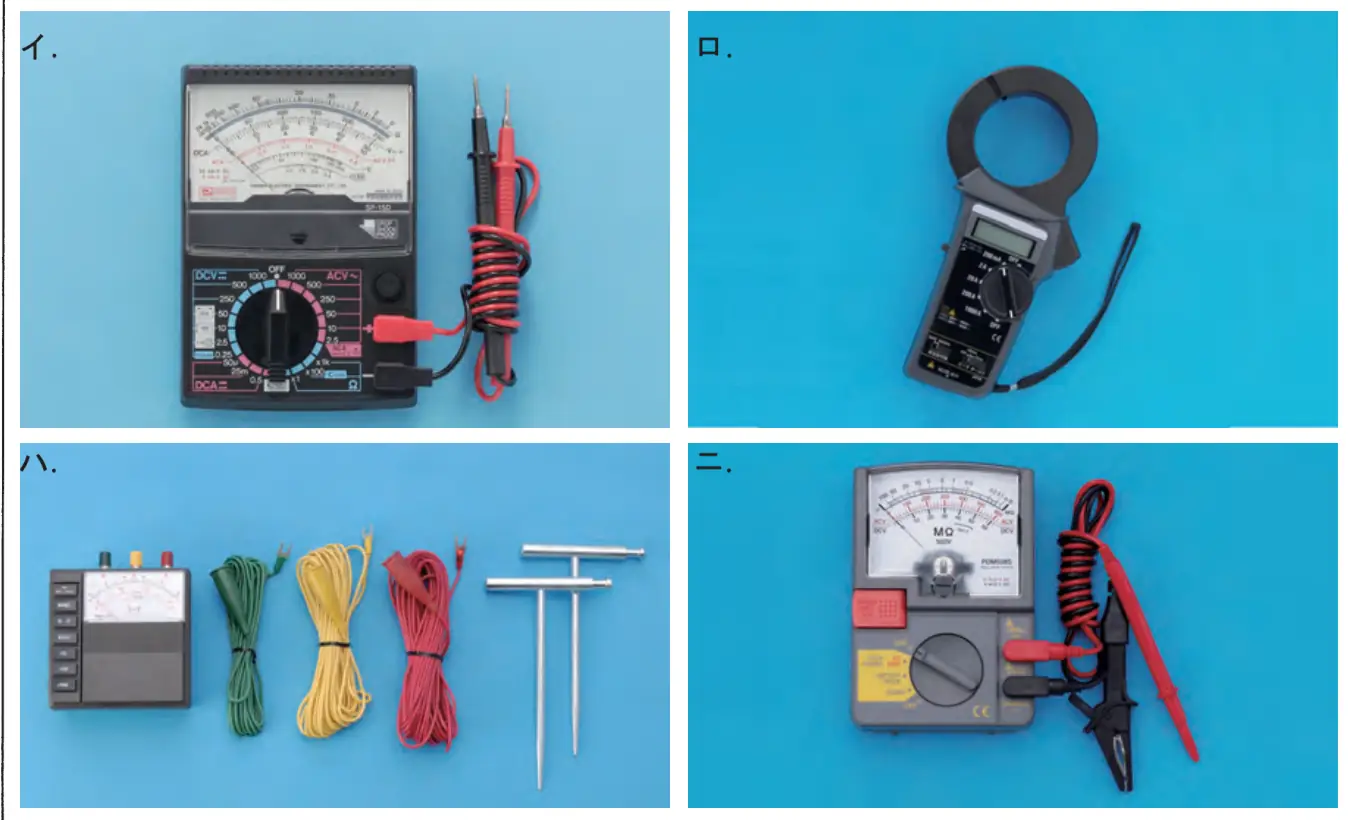

ロが正しい。ロはクランプ形漏れ電流計（リーククランプ）で、動力回路の電線をまとめて挟むと、行き帰りの電流の差として漏れ電流を測れます。
イ：回路計（テスタ）は電圧・抵抗などを測る計器なので誤り。ハ：接地抵抗計（補助接地棒付き）は接地抵抗を測る計器なので誤り。ニ：絶縁抵抗計は絶縁抵抗を測る計器なので誤り。
