平成23年度上期 第二種電気工事士 学科 問26 解説

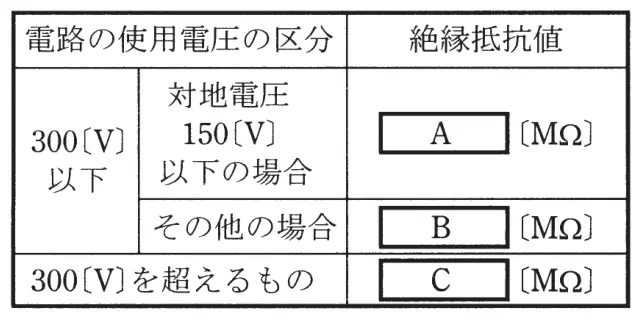

次表は、電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。
A・B・Cの空欄にあてはまる数値の組合せとして、正しいものは。
- イA 0.1 B 0.2 C 0.4
- ロA 0.1 B 0.3 C 0.5
- ハA 0.2 B 0.3 C 0.4
- ニA 0.2 B 0.4 C 0.6
答えを見る
正解 イA 0.1 B 0.2 C 0.4
要点絶縁抵抗は150V以下0.1MΩ、300V以下0.2MΩ、300V超0.4MΩ
解説
電気設備技術基準で定める低圧電路の絶縁抵抗の最小値は次の通りです。
- 300V以下で対地電圧150V以下（単相100Vなど）：0.1MΩ
- 300V以下のその他（三相200Vなど）：0.2MΩ
- 300Vを超えるもの（400V級など）：0.4MΩ
よってイが正解。
ロ・ハ・ニ：いずれかの数値が基準値と異なるので誤り。
