令和3年度上期午前 第二種電気工事士 学科 問25 解説

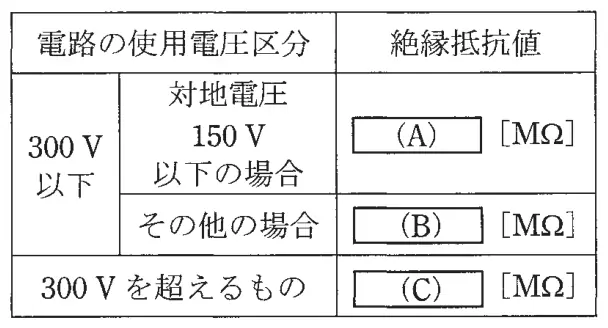

次表は，電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。
次の空欄（A），（B）及び（C）に当てはまる数値の組合せとして，正しいものは。
- イ（A）0.1 （B）0.2 （C）0.3
- ロ（A）0.1 （B）0.2 （C）0.4
- ハ（A）0.2 （B）0.3 （C）0.4
- ニ（A）0.2 （B）0.4 （C）0.6
答えを見る
正解 ロ（A）0.1 （B）0.2 （C）0.4
要点絶縁抵抗は150V以下0.1、300V以下0.2、300V超0.4MΩ
解説
電気設備技術基準で、低圧電路の絶縁抵抗の最小値は次のとおりで、ロが正しいです。
- 300V以下で対地電圧150V以下：0.1MΩ以上（A）
- 300V以下でその他（対地電圧150V超）：0.2MΩ以上（B）
- 300Vを超えるもの：0.4MΩ以上（C）
イ：Cを0.3とした誤り。
ハ：Aを0.2、Bを0.3とした誤り。
ニ：すべての値を大きくした誤り。
