平成23年度上期 第二種電気工事士 学科 問50 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

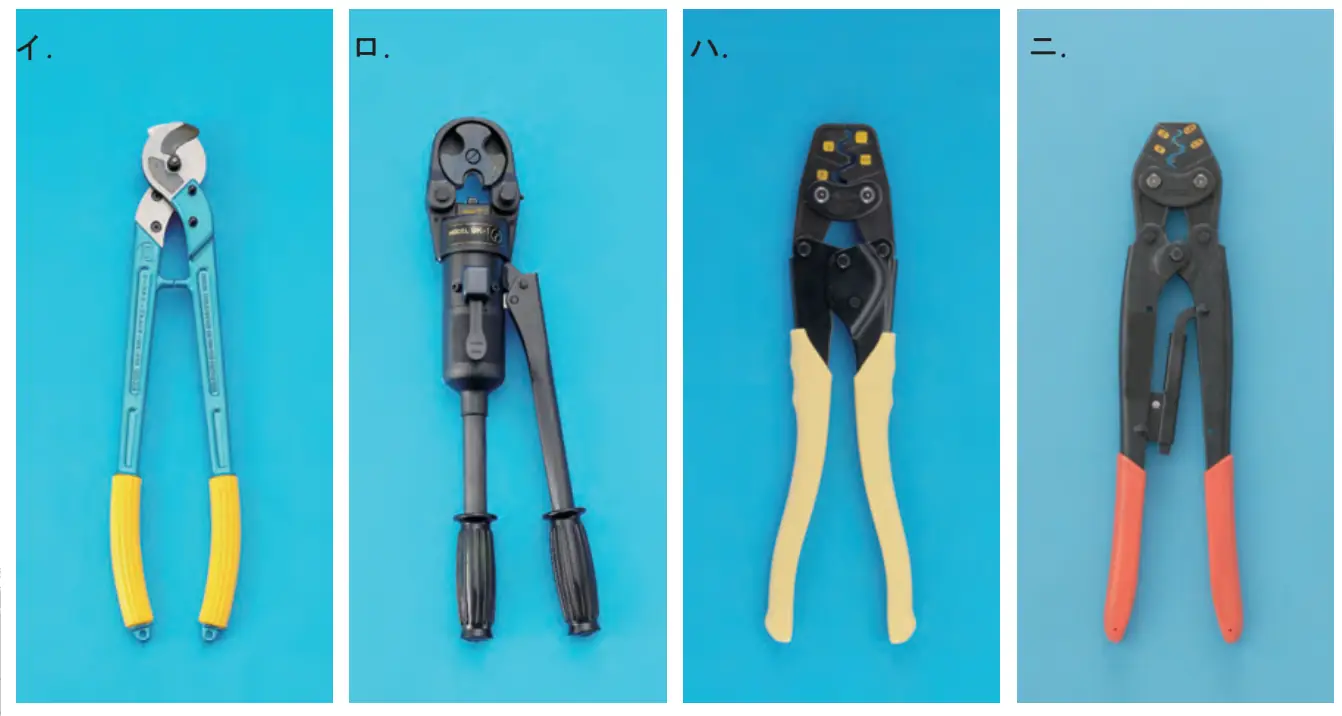

⑳で示すVVF用ジョイントボックス部分の工事を、リングスリーブE形による圧着接続で行う場合に用いる工具として、適切なものは。
答えを見る
正解 ハ
要点リングスリーブ用圧着ペンチは柄が黄色
解説
リングスリーブE形の圧着には、柄が黄色で、小・中・大の刻印が付くリングスリーブ用圧着ペンチを使います。よってハが正解。
イ：ケーブルカッタで、太い電線の切断用なので誤り。
ロ：手動油圧式圧着器で、太い電線の圧着端子用なので誤り。
ニ：柄が赤色の裸圧着端子・スリーブ用圧着ペンチで、リングスリーブには使えないので誤り。
