電工二種/平成23年度上期/配線図

平成23年度上期第二種電気工事士学科問49 解説

配線図

図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。

【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。

4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

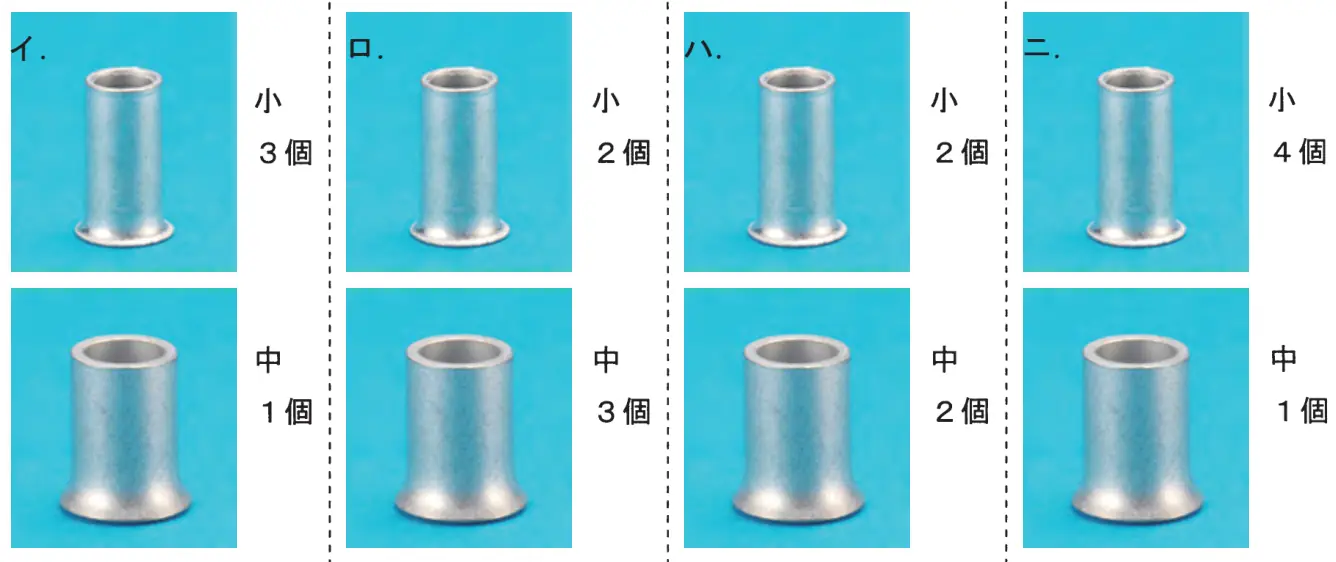

⑲で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。

答えを見る

正解イ小：3個　中：1個

要点リングスリーブ小は1.6×4本や2.0×1＋1.6×2まで、超えたら中

⑲のボックスには電源（VVF2.0-2C）、スイッチ（VVF1.6-3C）、照明セ・ス（各VVF1.6-2C）、屋外灯ソ方面（VVF1.6-2C）が入ります。接続は次の通りです。

合計小3個・中1個で、イが正解です。

ロ・ハ・ニ：組合せや個数が接続箇所と合わないので誤り。
