平成23年度下期 第二種電気工事士 学科 問24 解説

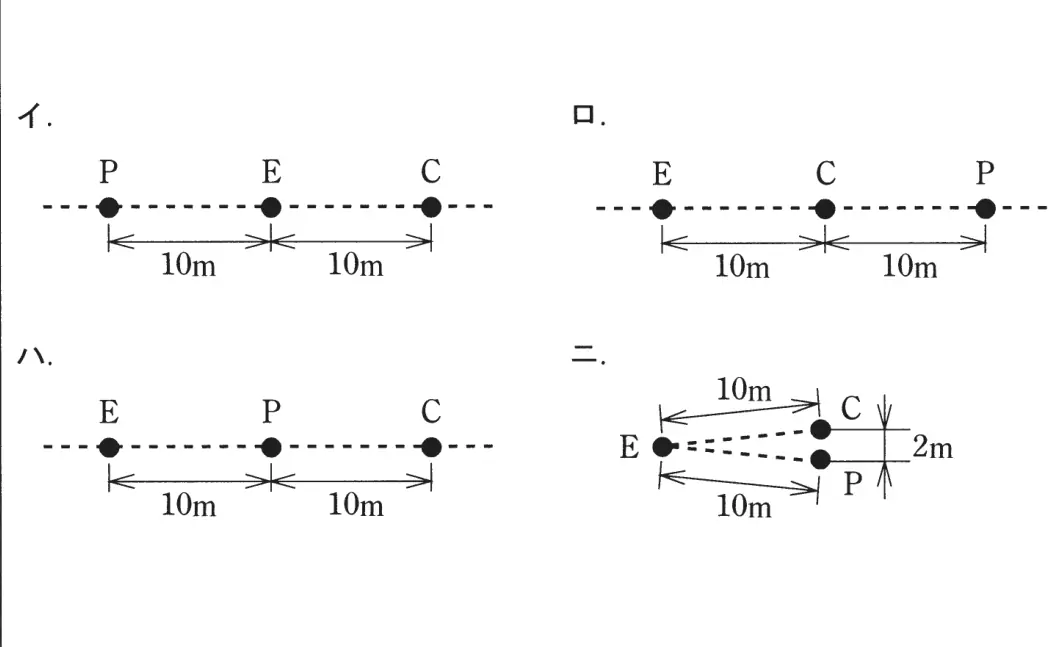

直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、適切なものは。
答えを見る
正解 ハ
要点接地抵抗測定はE・P・Cを一直線に10m間隔で並べる
解説
直読式接地抵抗計では、被測定接地極Eから一直線上に、電圧用Pを中間に、電流用Cをその先に、それぞれ約10m間隔で配置するので、ハが正しい。
- イ：PとCがEの両側に分かれており誤り。
- ロ：CとPの順番が逆で誤り。
- ニ：PとCが一直線上になく、互いに近すぎるので誤り。
