令和3年度上期午前 第二種電気工事士 学科 問26 解説

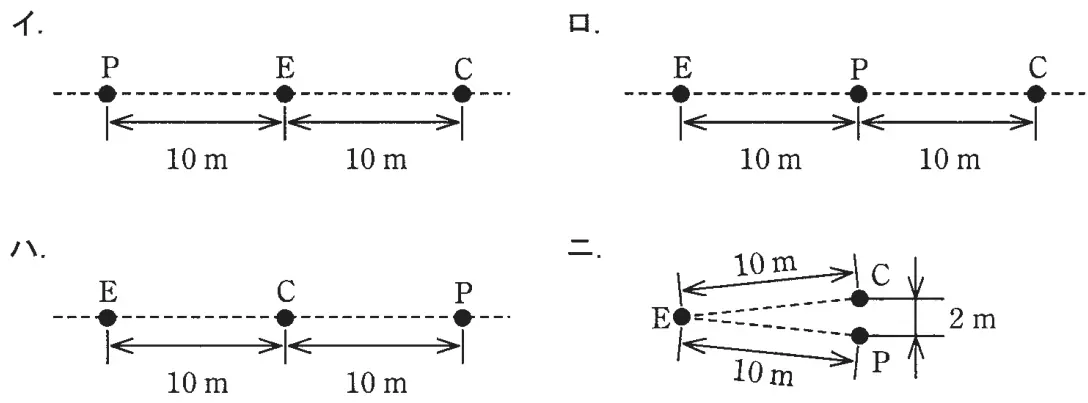

直読式接地抵抗計を用いて，接地抵抗を測定する場合，被測定接地極Eに対する，2つの補助接地極P（電圧用）及びC（電流用）の配置として，適切なものは。
答えを見る
正解 ロ
要点接地抵抗測定はE・P・Cを一直線に約10m間隔で並べる
解説
直読式接地抵抗計では、被測定接地極Eから補助接地極P（電圧用）、C（電流用）の順に、ほぼ一直線上に約10m間隔で配置するので、ロが正しいです。
イ：PとEの位置が逆で誤り。
ハ：PとCの順番が逆で誤り。
ニ：補助接地極を一直線に並べず、PとCが2mしか離れていないので誤り。
