平成23年度下期 第二種電気工事士 学科 問26 解説

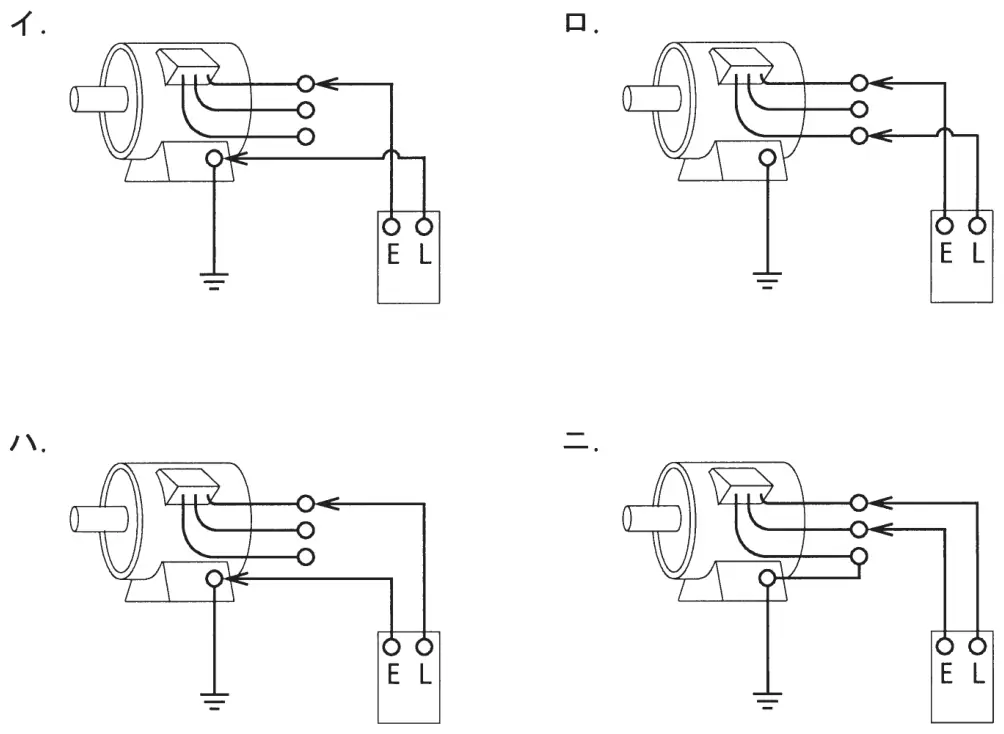

絶縁抵抗計を用いて、低圧三相誘導電動機と大地間の絶縁抵抗を測定する方法として、適切なものは。
ただし、絶縁抵抗計のLは線路端子（ライン）、Eは接地端子（アース）を示す。
答えを見る
正解 ハ
要点電動機の絶縁測定はLを巻線端子、Eを外箱（接地）へ
解説
電動機と大地間の絶縁抵抗は、絶縁抵抗計のL端子を電動機の巻線（端子）に、E端子を接地された外箱側に接続して測るので、ハが正しい。
- イ：LとEの接続が逆（Lが外箱、Eが巻線）なので不適切。
- ロ：L・Eとも巻線端子に接続しており、線間を測ることになるので不適切。
- ニ：巻線端子が外箱とつながれ、L・Eとも巻線側で大地間を測れないので不適切。
