平成23年度下期 第二種電気工事士 学科 問43 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

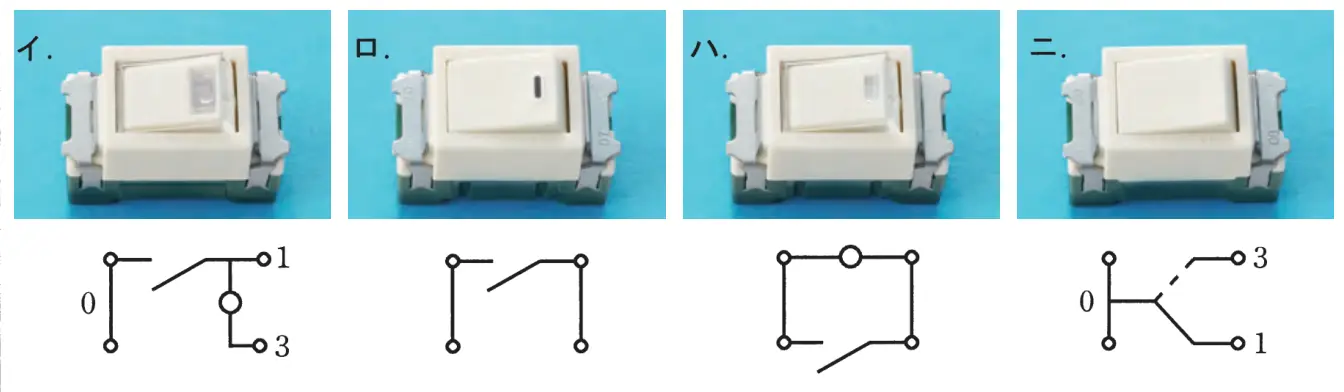

⑬で示す図記号の器具は。
ただし、写真下の図は、接点の構成を示す。
答えを見る
正解 イ
要点傍記Lは確認表示灯内蔵スイッチ（ON時に点灯）
解説
⑬の点滅器は傍記Lの確認表示灯内蔵スイッチで、接点が閉じたとき（ON時）にランプが点灯する構成になっているイが正しい。
- ロ：ランプのない単極スイッチなので誤り。
- ハ：ランプが接点と並列で、OFF時に点灯する位置表示灯内蔵スイッチ（傍記H）なので誤り。
- ニ：0・1・3の端子を切り替える3路スイッチなので誤り。
