平成23年度下期 第二種電気工事士 学科 問42 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

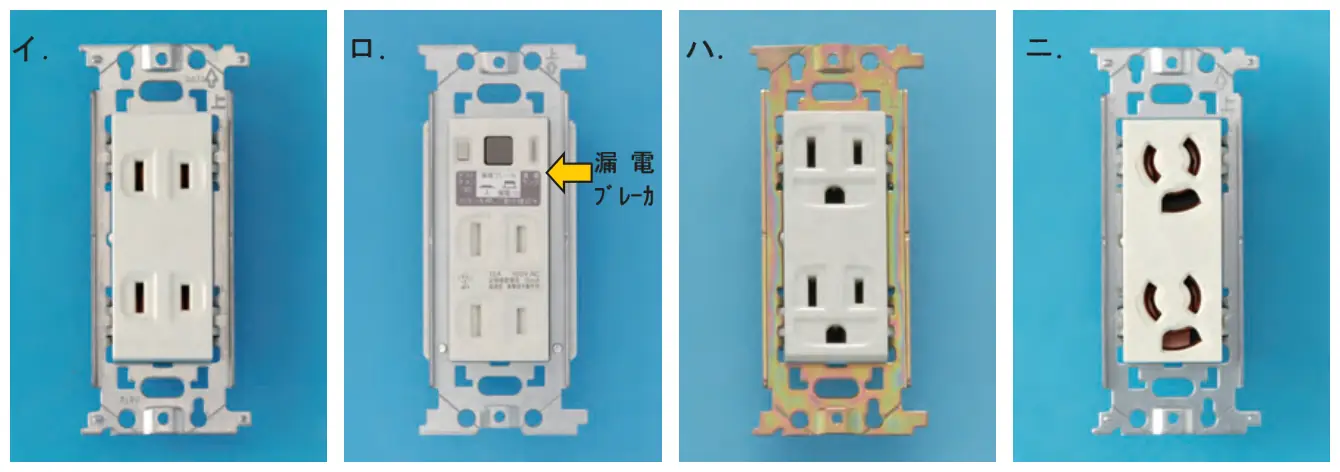

⑫で示す図記号の器具は。
答えを見る
正解 ロ
要点傍記ELは漏電遮断器付コンセント
解説
⑫の図記号はコンセントに「2EL」と傍記されており、2口の漏電遮断器付コンセントなので、漏電ブレーカが付いたロが正しい。
- イ：接地極のない一般的な2口コンセントで誤り。
- ハ：接地極付の2口コンセント（傍記E）で誤り。
- ニ：抜け止め形（引掛形）の2口コンセントで誤り。
