平成24年度上期 第二種電気工事士 学科 問43 解説
配線図
図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑬で示す部分の配線工事で、使用されることのないものは。
答えを見る
正解 ハ
要点木工用ドリルビットは金属管工事では使わない
解説
⑬は（E19）と傍記された、ねじなし電線管による金属管工事です。ハは木材に穴をあける木工用のドリルビットなので、この工事では使いません。

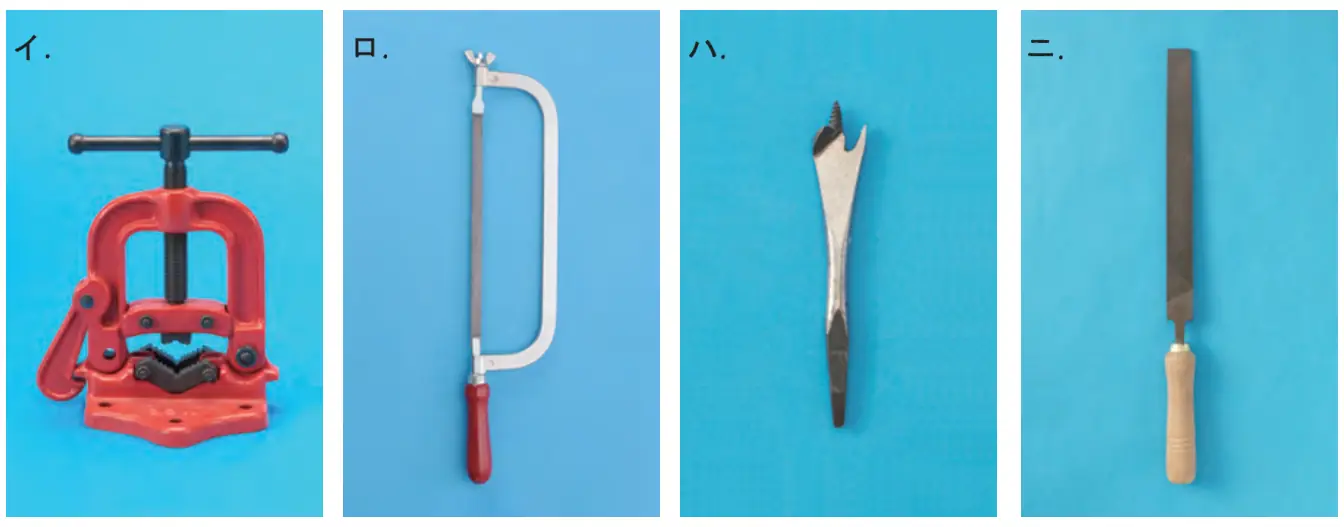

イ：パイプバイスは電線管を固定して切断するのに使う。
ロ：金切りのこは電線管の切断に使う。
ニ：やすりは切断した管端のバリ取りなどに使う。
