平成24年度上期 第二種電気工事士 学科 問44 解説
配線図
図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑭で示すジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、電源からの接地側電線は、スイッチを経由しないで照明器具に配線する。

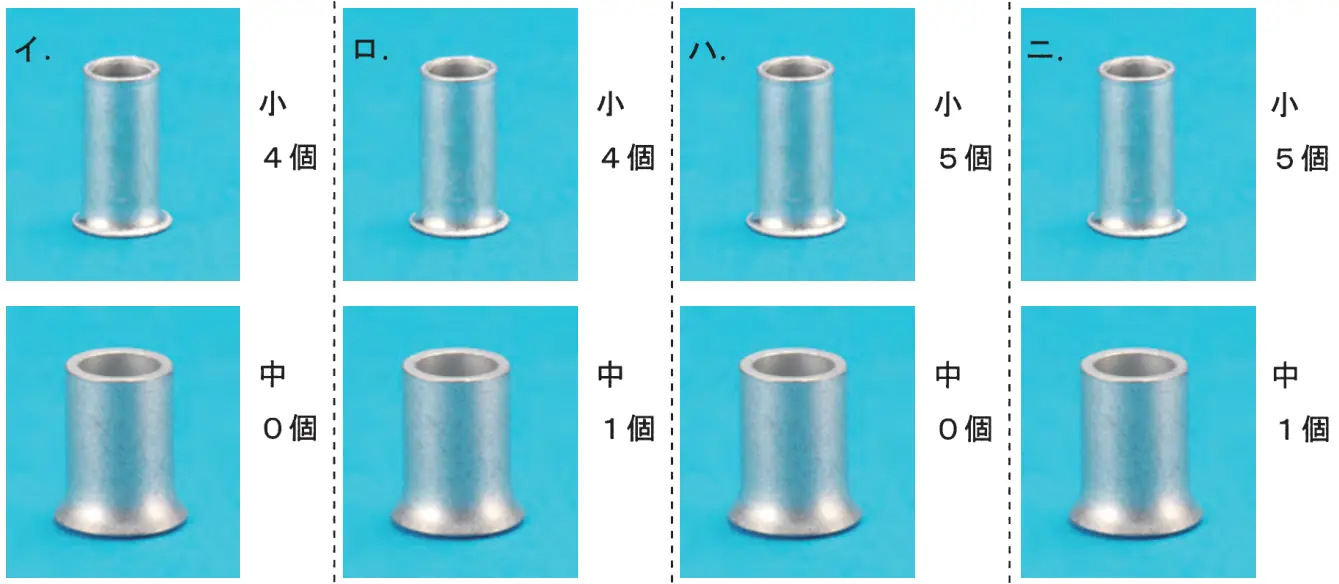

- イ小 4個 中 0個
- ロ小 4個 中 1個
- ハ小 5個 中 0個
- ニ小 5個 中 1個
答えを見る
正解 ハ小 5個 中 0個
要点1.6mm2〜4本の接続はリングスリーブ小
解説
⑭のジョイントボックスでは5箇所の接続が必要で、いずれも1.6mmの2〜4本接続なので、リングスリーブは小5個、中0個です。
- 非接地側（上のボックスから・スイッチ・コンセント）：小1個
- 接地側（上のボックスから・照明ハ・コンセント）：小1個
- 渡り線2本（上のボックスからと3路スイッチ）：小2個
- スイッチハの帰り線と照明ハ：小1個
イ・ロ：接続箇所は5箇所なので誤り。
ニ：1.6mm5本以上の接続はないので、中は不要で誤り。
