平成24年度上期 第二種電気工事士 学科 問47 解説
配線図
図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

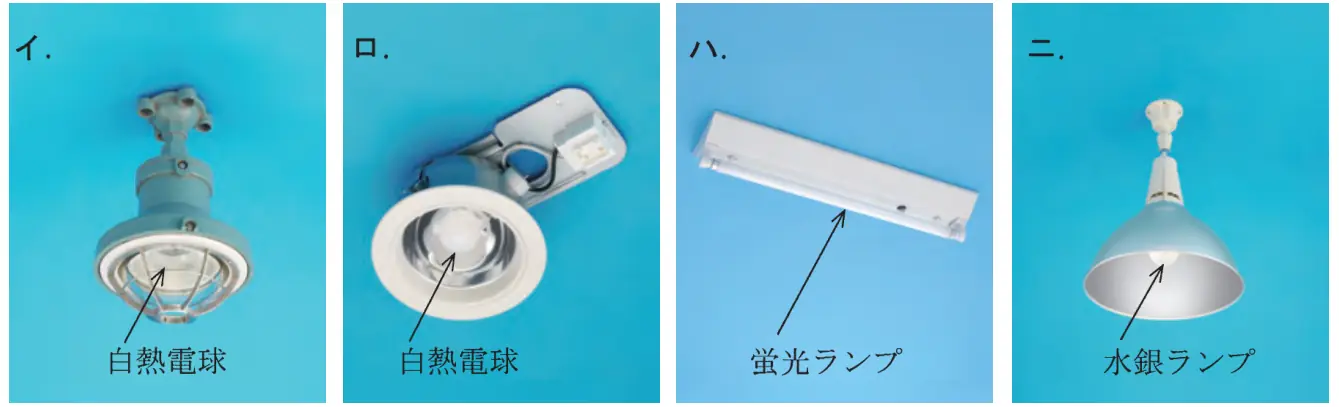

⑰で示す図記号の器具は。
- イ白熱電球
- ロ白熱電球
- ハ蛍光ランプ
- ニ水銀ランプ
答えを見る
正解 ニ水銀ランプ
要点照明の傍記Hは水銀灯（H200は200W）
解説
⑰は工場の照明で「H200」と傍記されているので、水銀灯（200W）を示し、水銀ランプの器具であるニが正しいです。
イ：白熱電球の防爆形などの器具で、Hの傍記とは合わないので誤り。
ロ：白熱電球のダウンライトなので誤り。
ハ：蛍光灯器具で、図記号が異なるので誤り。
出題後の変更
水銀に関する水俣条約により一般照明用の高圧水銀ランプは2021年から製造・輸出入が禁止されたため、現在の新設工事では水銀灯はほぼ使われない（図記号Hの意味自体は変わらない）。
