平成24年度上期 第二種電気工事士 学科 問46 解説
配線図
図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑯で示す回路の絶縁抵抗を測定するものは。
答えを見る
正解 イ
要点絶縁抵抗の測定は絶縁抵抗計（メガー）で行う
解説

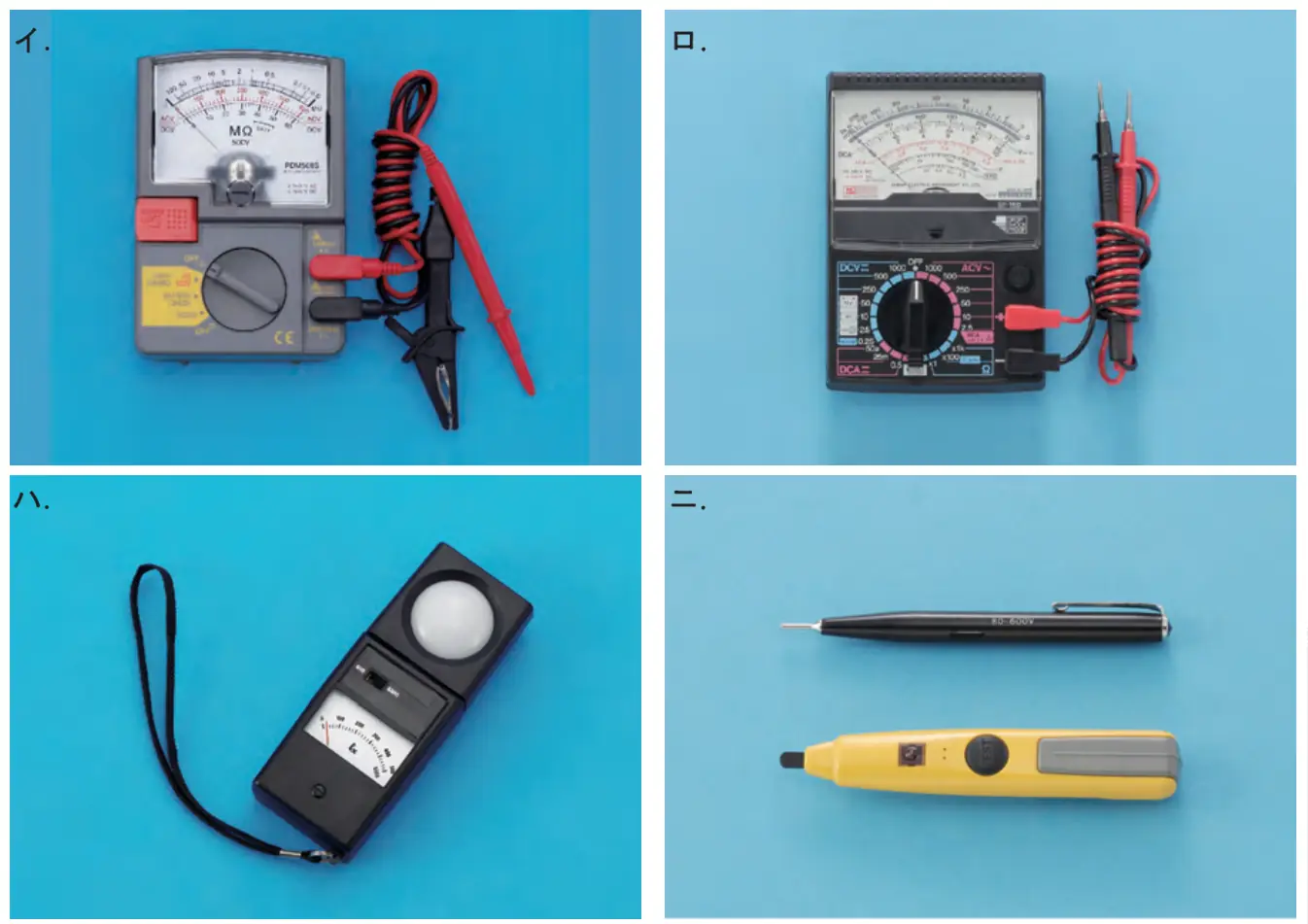

⑯は三相200V回路ⓐで、その絶縁抵抗を測定するのはMΩ目盛りの絶縁抵抗計（イ）です。
ロ：回路計（テスタ）は電圧・抵抗・導通などを測るもので、絶縁抵抗の測定には使わないので誤り。
ハ：照度計は明るさ（照度）を測る測定器なので誤り。
ニ：検電器は充電の有無を調べるもので、絶縁抵抗は測れないので誤り。
