平成24年度下期 第二種電気工事士 学科 問50 解説
配線図
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑳で示す分電盤（金属製）の穴あけに使用されることのないものは。
答えを見る
正解 イ
要点金属製分電盤の穴あけに木工用のきりは使わない
解説

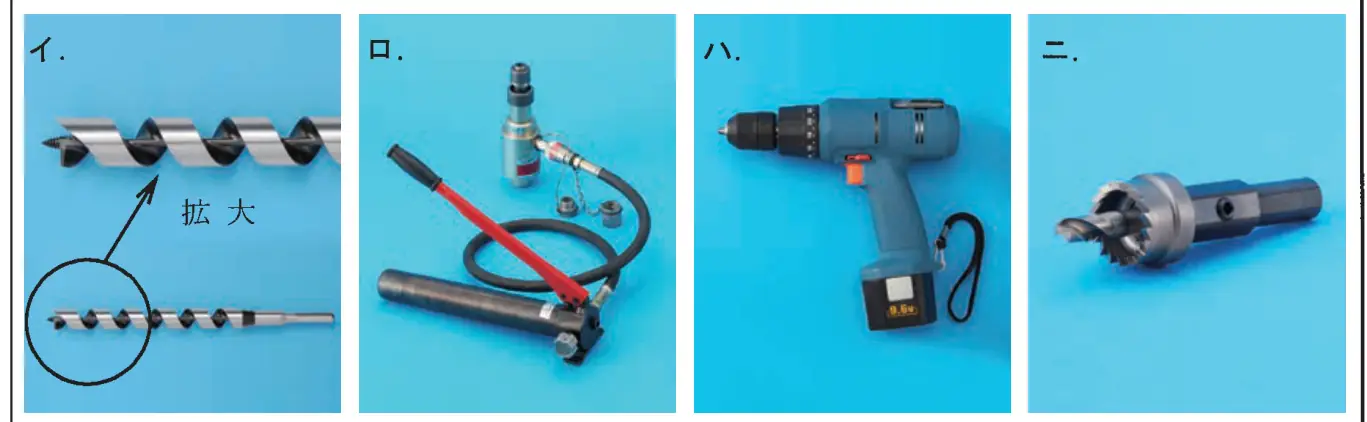

⑳は金属製の分電盤なので、穴あけには金属用の工具を使う。写真イは木工用のきり（オーガビット）で、金属の穴あけには使わないので正答はイ。
ロ：油圧式ノックアウトパンチャは金属板の穴あけに使う。ハ：電気ドリルは下穴あけなどに使う。ニ：ホルソは金属板に大きな穴をあけるのに使う。
