平成26年度上期 第二種電気工事士 学科 問41 解説
配線図
図は、木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

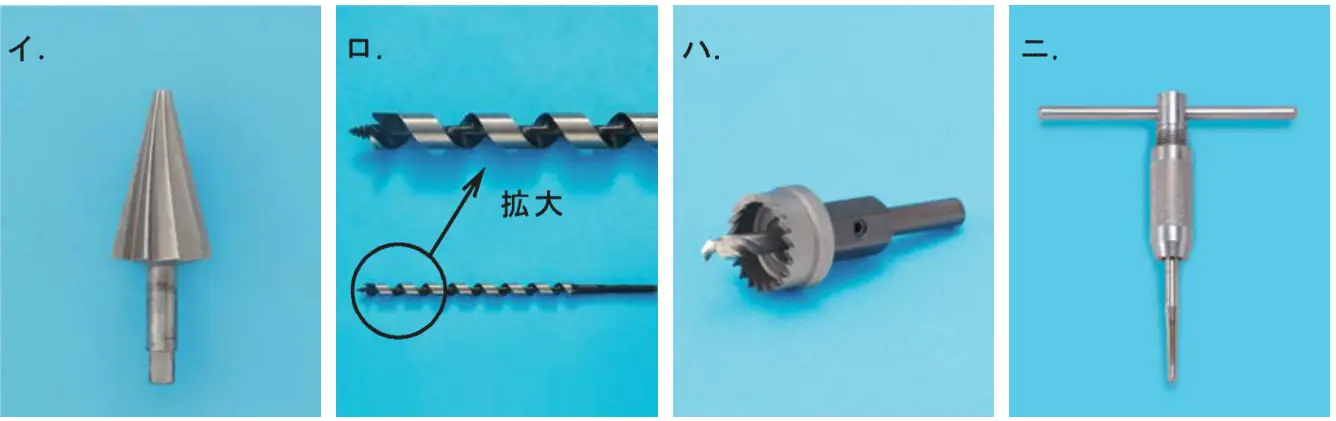

⑪で示す木造部分の配線用の穴をあけるための工具として、適切なものは。
答えを見る
正解 ロ
要点木材の穴あけは木工用ドリル（木工ドリル）
解説
ロは木工用ドリル（木工きり）で、先端のねじで食い込みながら木材に穴をあけるので適切です。
イ：ステップドリル（ステップビット）は薄鋼板の穴あけ用。
ハ：ホルソは金属板などに大きな穴をあける工具。
ニ：タップハンドル（タップ）はねじを切る工具。
