平成25年度上期 第二種電気工事士 学科 問25 解説

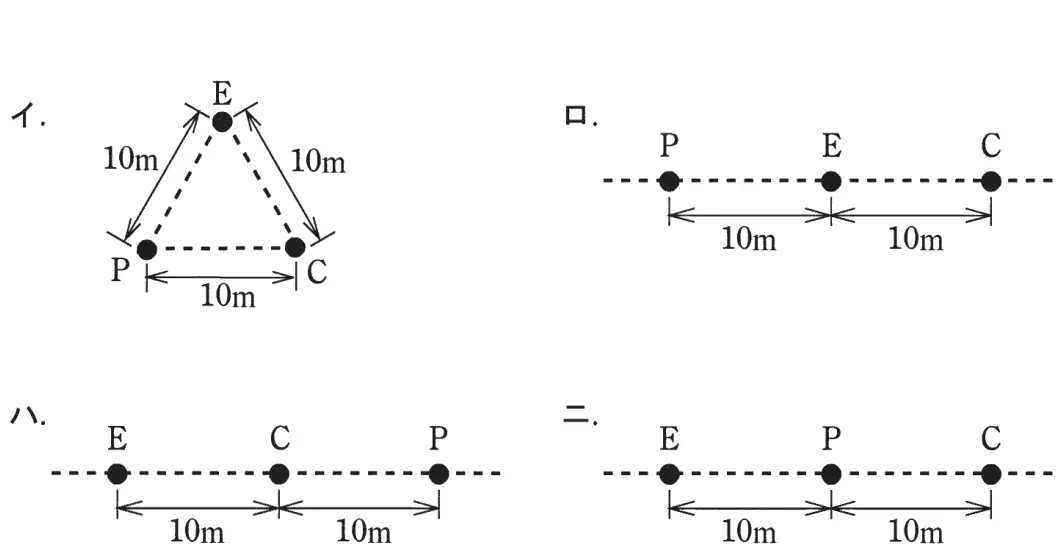

直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。
答えを見る
正解 ニ
要点接地抵抗測定はE・P・Cを一直線に約10m間隔で並べる
解説
直読式接地抵抗計では、被測定接地極E、電圧用補助接地極P、電流用補助接地極Cの順にほぼ一直線上に約10m間隔で配置するので、ニが最も適切。
イ：三角形の配置は一般的でない。
ロ：PとCでEをはさむ配置は正しい測定にならない。
ハ：PとCの順番が逆（PはEとCの間に置く）。
