平成25年度上期 第二種電気工事士 学科 問43 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

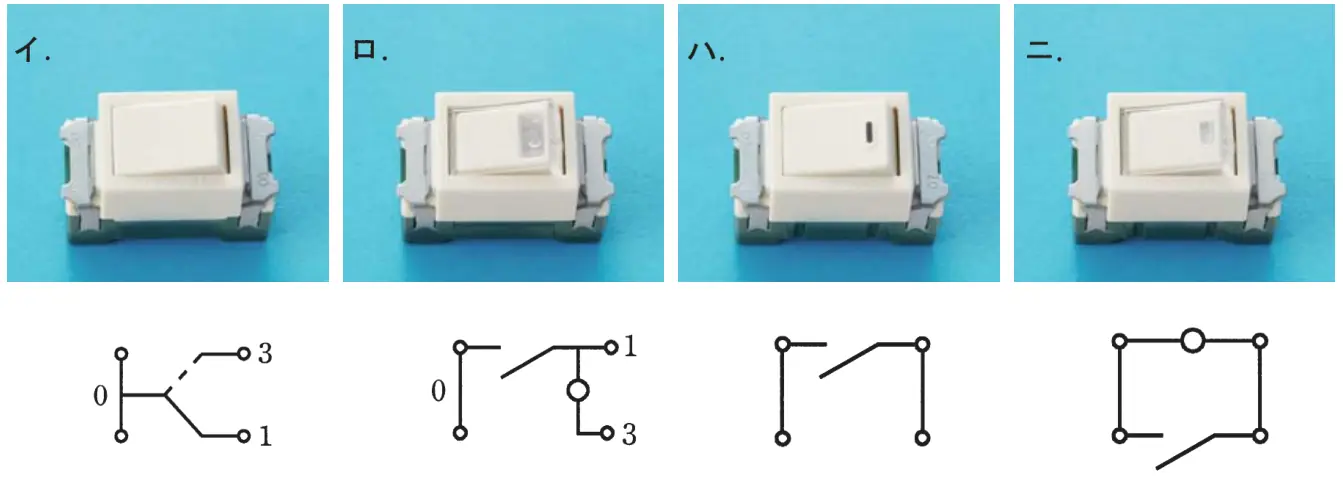

⑬で示す図記号の器具は。
ただし、写真下の図は、接点の構成を示す。
答えを見る
正解 ロ
要点●Lは確認表示灯内蔵スイッチで、ONのとき点灯
解説
⑬は●にLを傍記した確認表示灯内蔵スイッチで、スイッチがONのとき表示灯が点灯する（負荷と並列に表示灯がつながる）接点構成のロが該当する。
イ：0・1・3の端子をもつ3路スイッチ。
ハ：2極を同時に開閉する両切スイッチ。
ニ：表示灯が接点と並列で、OFFのとき点灯する位置表示灯内蔵スイッチ。
