平成25年度上期 第二種電気工事士 学科 問44 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
⑭で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はVVF1.6-2Cとし、ジョイントボックスを経由する電線は、すべて接続箇所を設けるものとする。

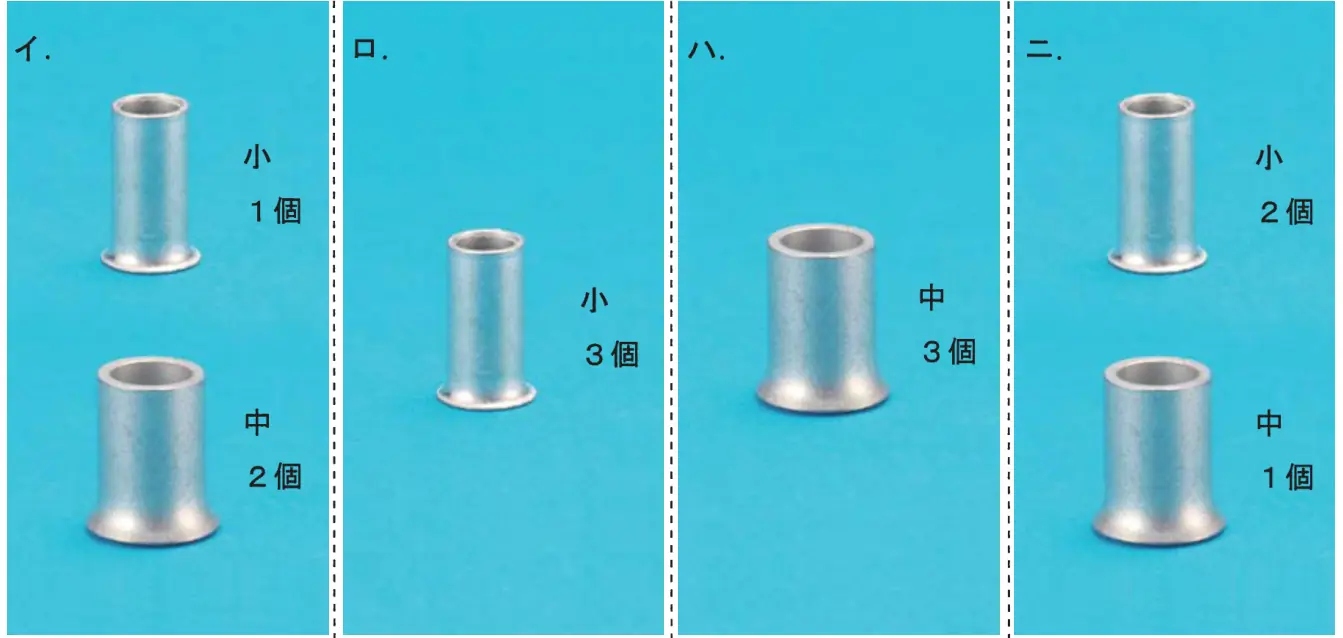

- イ小：1個 中：2個
- ロ小：3個
- ハ中：3個
- ニ小：2個 中：1個
答えを見る
正解 イ小：1個 中：2個
要点1.6mm×2本は小、3～4本は中のリングスリーブ
解説
⑭では電源の非接地側と接地側がそれぞれ5本ずつ集まり（中スリーブ各1個）、和室の照明オへの帰り線が2本（小スリーブ1個）となるので、小1個・中2個が適切。
- 接地側：電源・⑮方向・玄関側ボックス・チャイム用変圧器T・照明オ → 1.6mm×5本 → 中
- 非接地側：電源・⑮方向・玄関側ボックス・変圧器T・スイッチオ → 1.6mm×5本 → 中
- オの帰り線：1.6mm×2本 → 小
ロ・ハ・ニ：本数に応じたスリーブの種類・個数が合わない。
