平成25年度下期 第二種電気工事士 学科 問47 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

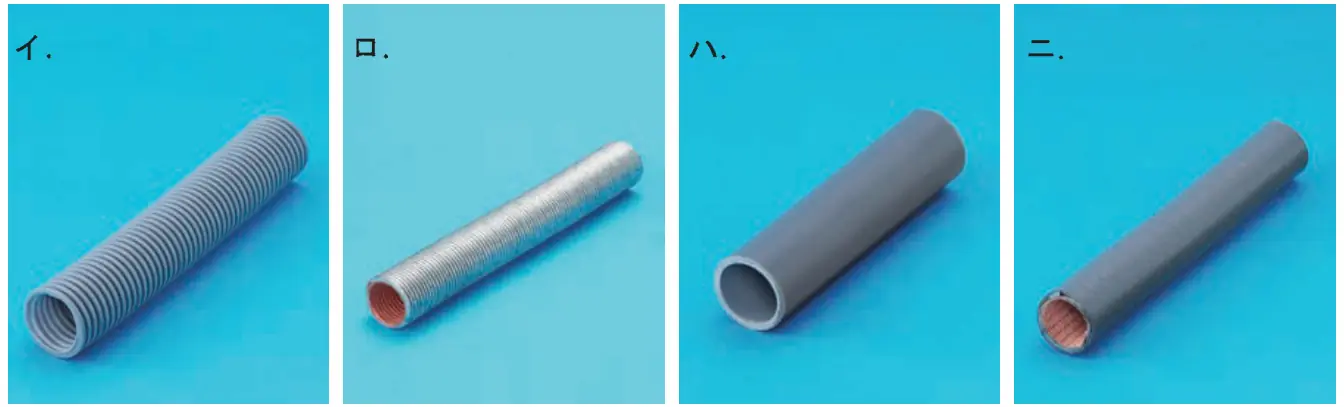

⑰で示す図記号のものは。
答えを見る
正解 イ
要点PFは合成樹脂製可とう電線管（自己消火性のあるもの）
解説
⑰の傍記「PF28」は合成樹脂製可とう電線管（PF管）の呼び径28を示し、波付きの樹脂管であるイが該当します。
ロ：内側が見える金属製の可とう電線管なので誤り。
ハ：硬質塩化ビニル電線管（VE管）なので誤り。
ニ：可とう性のない硬質の管なので誤り。
