平成25年度下期 第二種電気工事士 学科 問46 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑯で示すジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線は、すべてVVF1.6とする。

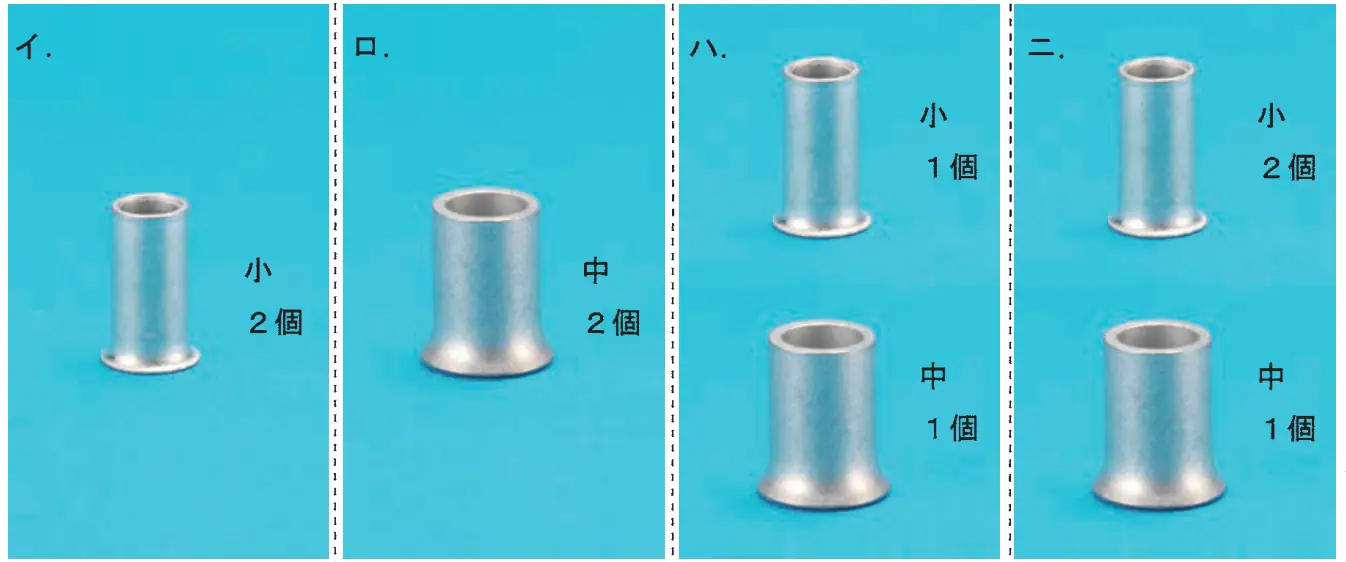

- イ小 2個
- ロ中 2個
- ハ小 1個 中 1個
- ニ小 2個 中 1個
答えを見る
正解 イ小 2個
要点1.6mm×4本まではリングスリーブ小で接続できる
解説
⑯のボックスでは接地側・非接地側ともに4本（電源・コンセント2か所・⑮方向）を接続するので、1.6mm×4本に対応するリングスリーブ小を2個使います。
- 1.6mm：2本〜4本は小、5本〜6本は中
ロ：中は1.6mm×5本以上などで使うので誤り。
ハ・ニ：本数が5本以上になる接続がないので中は不要で誤り。
