平成26年度上期 第二種電気工事士 学科 問42 解説
配線図
図は、木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はVVF1.6とする。

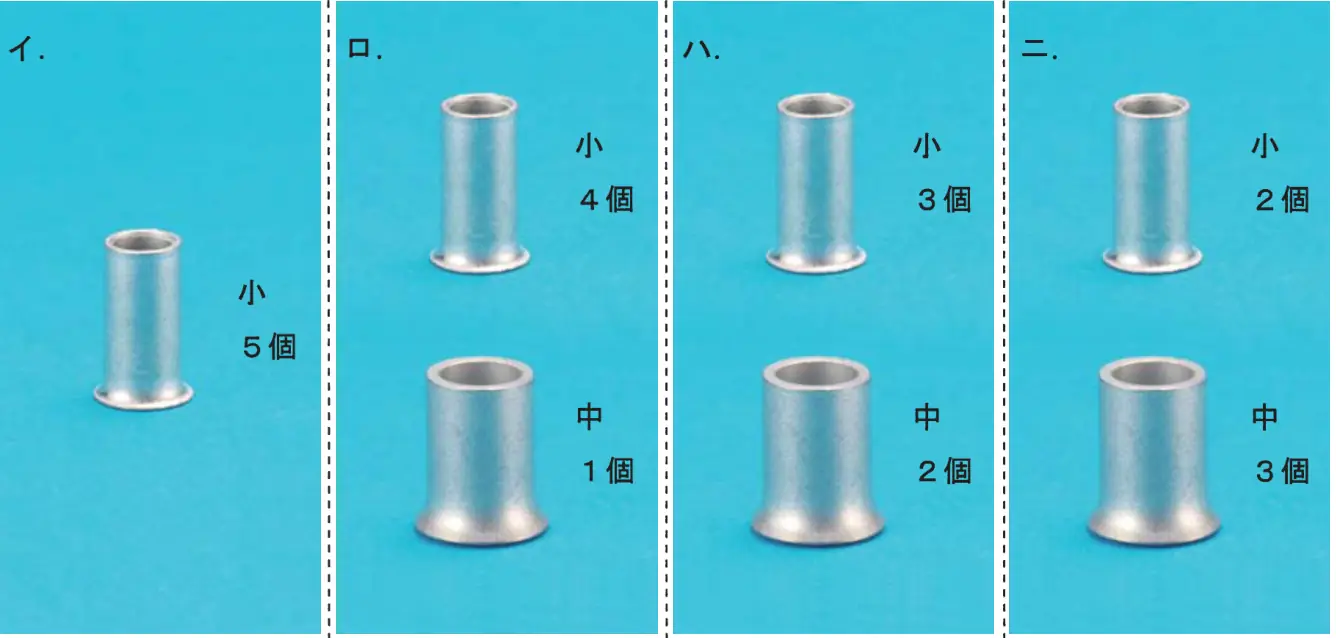

- イ小：5個
- ロ小：4個 中：1個
- ハ小：3個 中：2個
- ニ小：2個 中：3個
答えを見る
正解 イ小：5個
要点1.6mm2〜4本は小スリーブで圧着する
解説
⑫のボックス内の接続は、どれも1.6mmの2〜4本の接続になるので、小スリーブ5個です。
- 接地側電線、非接地側電線、3路スイッチの渡り線2本、照明サへの帰り線の5箇所。
- 1.6mm×2本は刻印○、3〜4本は刻印小。
ロ・ハ・ニ：中スリーブは1.6mm×5〜6本などに使うもので、ここでは不要。
